Metallsegel
Deckensegel bieten Freiheit für die architektonische Gestaltung und heizen oder kühlen gleichzeitig effizient.
Ihre ANsprechpartnerWas sie leisten – und wo sie überzeugen
Anwendung & VOrteile
Das Metallsegel ist die flexibelste Lösung im QLIMATE-Portfolio — frei unter
der Rohdecke montiert, ohne geschlossene Deckenfläche. Einzeln als Solitär
oder zu Feldern kombiniert, lässt sich das Raumklima gezielt dort optimieren,
wo es gebraucht wird. Die offene Bauweise ermöglicht eine besonders hohe Schallabsorption und eignet sich damit ideal für Großraumbüros, Einzelhandel
oder Bildungseinrichtungen. Leuchteneinbauten lassen sich direkt integrieren. Montage und Demontage sind schnell und unkompliziert.
Technische Details auf einen Blick
Ausführung und Besonderheiten

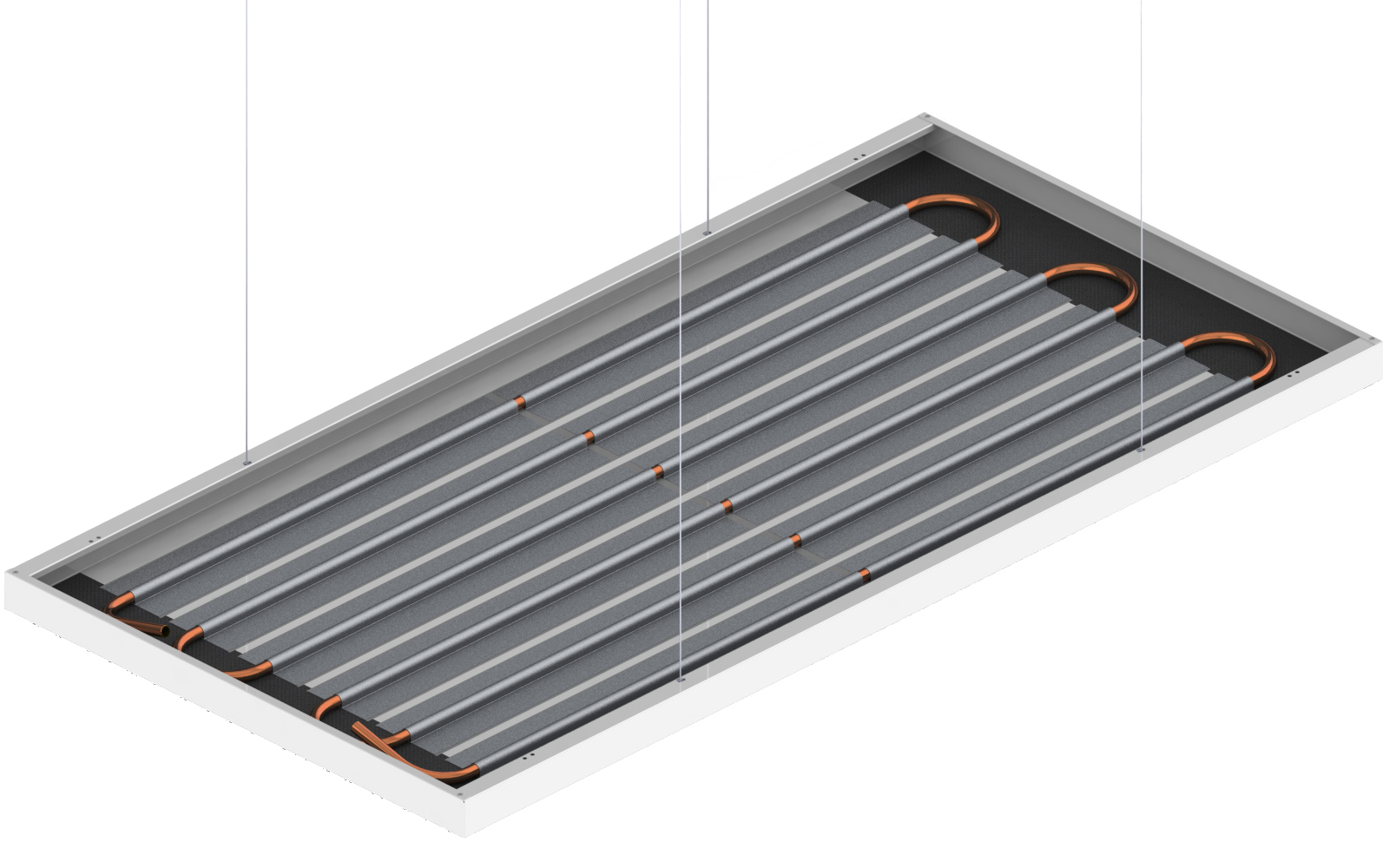

Die Kassetten bestehen aus verzinktem Stahlblech mit Kupfer-Aluminium-Aktivierung und Mineralwolledämmung. Dank des geringen Eigengewichts von ca. 11 kg/m² ist das System auch für Bereiche mit eingeschränkter Traglast geeignet. Eine Hochtemperaturausführung bis 83 °C ist verfügbar.
Das Segel ist in drei Montagevarianten erhältlich: Als Segelfeld an Unterkonstruktion (Bar), mit flexibler Seilabhängung (Vario) oder als abklappbares Großsegel (Xtra).
Großformatige Segel mit integriertem Abklappmechanismus. Die richtige Wahl für Projekte, bei denen hohe Leistung und unkomplizierte Revision gefragt sind.
.png)
Segelfeldmontage an einer festen Unterkonstruktion. Mehrere Segel werden zu einem strukturierten Feld zusammengefasst und gleichmäßig im Raum verteilt. Die stabile Unterkonstruktion eignet sich besonders für größere Flächen mit definiertem Raster — etwa in Büros, Bildungseinrichtungen oder öffentlichen Gebäuden.
Flexible Einzelmontage mit Stahlseilen. Jedes Segel lässt sich in Höhe und Position frei positionieren und individuell ausrichten. Ideal für architektonisch anspruchsvolle Räume, in denen Klimafunktion und Gestaltung gleichwertig sind — als Solitär oder in lockerer Gruppierung.
Optimale Leistung
Beide sind auf höchste Effizienz ausgelegt und lassen sich optimal auf das jeweilige Projekt abstimmen.
-Photoroom.png)
aus expandiertem Naturgraphit und Kupfer: Das Material verbindet minimales Flächengewicht mit außergewöhnlicher Leitfähigkeit und sorgt so für extrem kurze Reaktionszeiten und eine besonders gleichmäßige Wärmeverteilung – ideal für Niedertemperatursysteme.
Technische Daten
Kassette: Verzinktes Stahlblech, 0,7 mm / 1,0 mm, glatt oder perforiert
Aktivierung: Kupfer-Aluminium oder Kupfer-Graphit (eingeschränkte Größen)
Dämmung (optional): Mineralwolle in LDPE-Folie
Oberfläche: pulverbeschichtet in RAL 9016, weitere RAL- und NCS-Farbtöne auf Anfrage
Länge: max. 3.600 mm
Breite: max. 1.250 mm
Gewicht: ca. 11 kg/m² inkl. Aktivierung und Unterkonstruktion
Kupfer-Aluminium:
Nenn-Kühlleistung (10K) nach DIN EN 14240: 128 W/m²
Nenn-Heizleistung (15K) nach DIN EN 14037: 172 W/m²
Kupfer-Graphit:
Nenn-Kühlleistung (10K) nach DIN EN 14240: 179 W/m²
Nenn-Heizleistung (15K) nach DIN EN 14037: 195 W/m²
Bewerteter Schallabsorptionsgrad αw = 0,55 – 1,00, je nach Ausführung (nach DIN EN ISO 354)
Betriebstemperatur: Max. 50 °C, Hochtemperaturausführung bis max. 83 °C
Betriebsdruck: Max. 10 bar
Anschlussgröße: DN10 oder DN12, abhängig von der Aktivierung
Empfohlener Druckverlust je Heizkreis: Max. 30 kPa
Bei QLIMATE wählen Sie aus einer breiten Palette hochwertiger, wartungsfreier Produkte
mit langer Lebensdauer. Gleichzeitig entscheiden Sie sich für bewährte, zuverlässige Qualität,
die modernste Standards erfüllt und maßgeschneidert zu Ihrem Projekt passt – garantiert!
Mehr zu den unterschiedlichen Decken, Produkten und Systemvarianten haben wir in Produktdatenblättern für Sie aufbereitet, die Sie im Bereich Downloads herunterladen können.
