Luftauslass Breeze

Klimadecken vereinen energieeffiziente Temperierung mit höchstem Raumkomfort, ergänzt durch eine unauffällige und zugfreie Frischluftversorgung.

Ihre ANsprechpartner

Was sie leisten – und wo sie überzeugen

Anwendung & VOrteile

Klimadecken temperieren Räume effizient und geräuschlos — für einen hygienischen Luftwechsel ist jedoch ergänzend ein Lüftungssystem erforderlich.

Der Luftauslass Breeze löst diese Aufgabe, ohne das Deckenbild zu beeinträchtigen. Er wird verdeckt in perforierte Metallkassetten eingebaut und ist von unten nicht sichtbar. Dank des Coandă-Effekts legt sich der eingeblasene Luftstrom flach an die Decke an, mischt sich gleichmäßig mit der Raumluft und gelangt zugluftfrei in den Raum. Klimatisierung und Lüftung entstehen so in einem nahtlosen System.

Vorteile auf einen Blick

Gleichmäßige Behaglichkeit

Lautlose Heiz- und Kühlwirkung

Komfort ohne Zugerscheinung

Kombinierbar mit jeder QLIMATE Metalldecke

Technische Details auf einen Blick

Ausführung und Besonderheiten

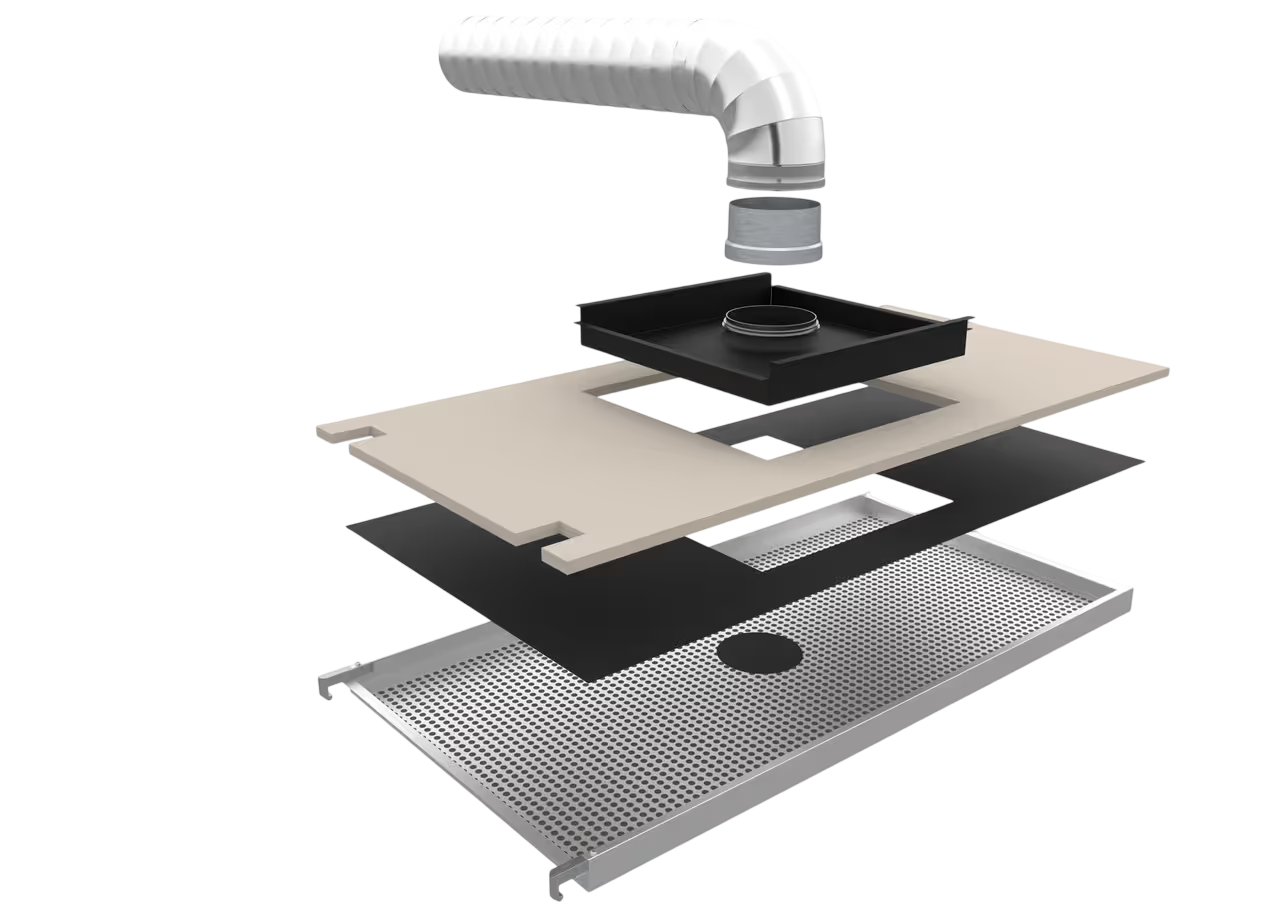

Der Breeze wird werkzeuglos in inaktive, perforierte Kassetten ohne Akustikvlies eingebaut — das Akustikvlies muss im Einbaubereich ausgespart werden. Ein Prallteller übernimmt die gezielte Luftablenkung. Die Zuluft wird über den Deckenhohlraum zugeführt und kann wahlweise über einen Anschlussstutzen oder einen 90°-Bogen angeschlossen werden. Das System ist mit allen gängigen QLIMATE-Metalldecken kompatibel, einschließlich Bandrasterdecken mit Längsschallauflage. Zur Revision wird die benachbarte Kassette geöffnet.

Luftzufuhr über den Deckenhohlraum. Hier QLIMATE Breeze in Verbindung mit dem Einhängesystem

No items found.

Der Luftauslass Breeze ist kombinierbar mit den gängigen Systemdecken, auch für Bandrasterdecken mit zusätzlicher Längsschallauflage.

No items found.

Der Luftauslass Breeze wird verdeckt in die perforierte Kassette eingebaut.

No items found.

Technische Daten

Material & Oberfläche

Luftauslass: Verzinktes Stahlblech, pulverbeschichtet RAL 9005
Anschlussstutzen: Aluminium | Anschlussbogen 90°: Verzinktes Stahlblech
Brandverhalten: A1 — nicht brennbar nach EN 13501-1

‍

Größe & Gewicht

	Größe	Länge	Breite	Höhe	Gewicht
Luftauslass	DN100	316 mm	316 mm	44 mm	0,68 kg
	DN125	416 mm	416 mm	44 mm	1,14 kg
	DN160	516 mm	516 mm	44 mm	1,68 kg
Anschlussstutzen	DN100	—	—	90 mm	0,08 kg
	DN125	—	—	90 mm	0,10 kg
	DN160	—	—	90 mm	0,12 kg
Anschlussbogen 90°	DN100	—	—	145 mm	0,77 kg
	DN125	—	—	173 mm	0,96 kg
	DN160	—	—	219 mm	1,23 kg

‍

Systembedingungen

Luftvolumen je Auslass: 50 – 300 m³/h
Max. Temperaturdifferenz zur Raumtemperatur: −10 K
‍
Schallleistungspegel bei max. empfohlenem Volumenstrom (nach DIN EN ISO 354):
DN100: 20,2 dB(A)
DN125: 26,6 dB(A)
DN160: 25,9 dB(A)

‍
Werkzeuglose Montage in inaktive, perforierte Kassette (frei von Vlies)
Mindestdeckenabstand mit 90°-Anschlussbogen:
DN100 ≥ 190 mm
DN125 ≥ 220 mm
DN160 ≥ 160 mm

‍

Downloads

Datenblatt Luftauslass Breeze

Montageanleitung Luftauslass Breeze

Thank you! Your submission has been received!

Oops! Something went wrong while submitting the form.

Vielfältige Produktvarianten

Unsere Deckensysteme

Bei QLIMATE wählen Sie aus einer breiten Palette hochwertiger, wartungsfreier Produkte
mit langer Lebensdauer. Gleichzeitig entscheiden Sie sich für bewährte, zuverlässige Qualität,
die modernste Standards erfüllt und maßgeschneidert zu Ihrem Projekt passt – garantiert!

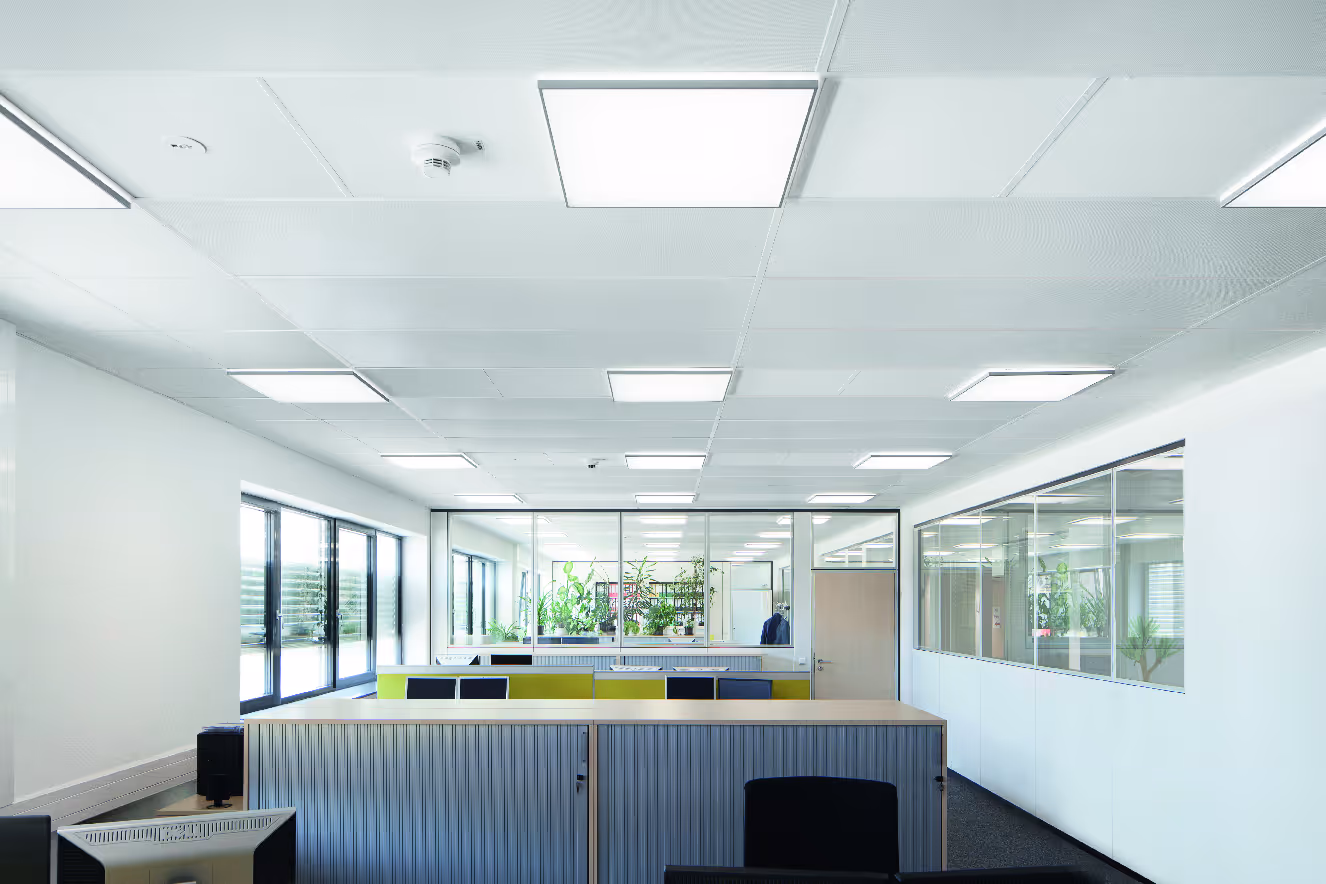

Einlegedecke / Rasterdecke
