Klemmdecke

Klimadecken im Klemmsystem überzeugen durch schlichte Optik und hohe Funktionalität.

Was sie leisten – und wo sie überzeugen

Anwendung & VOrteile

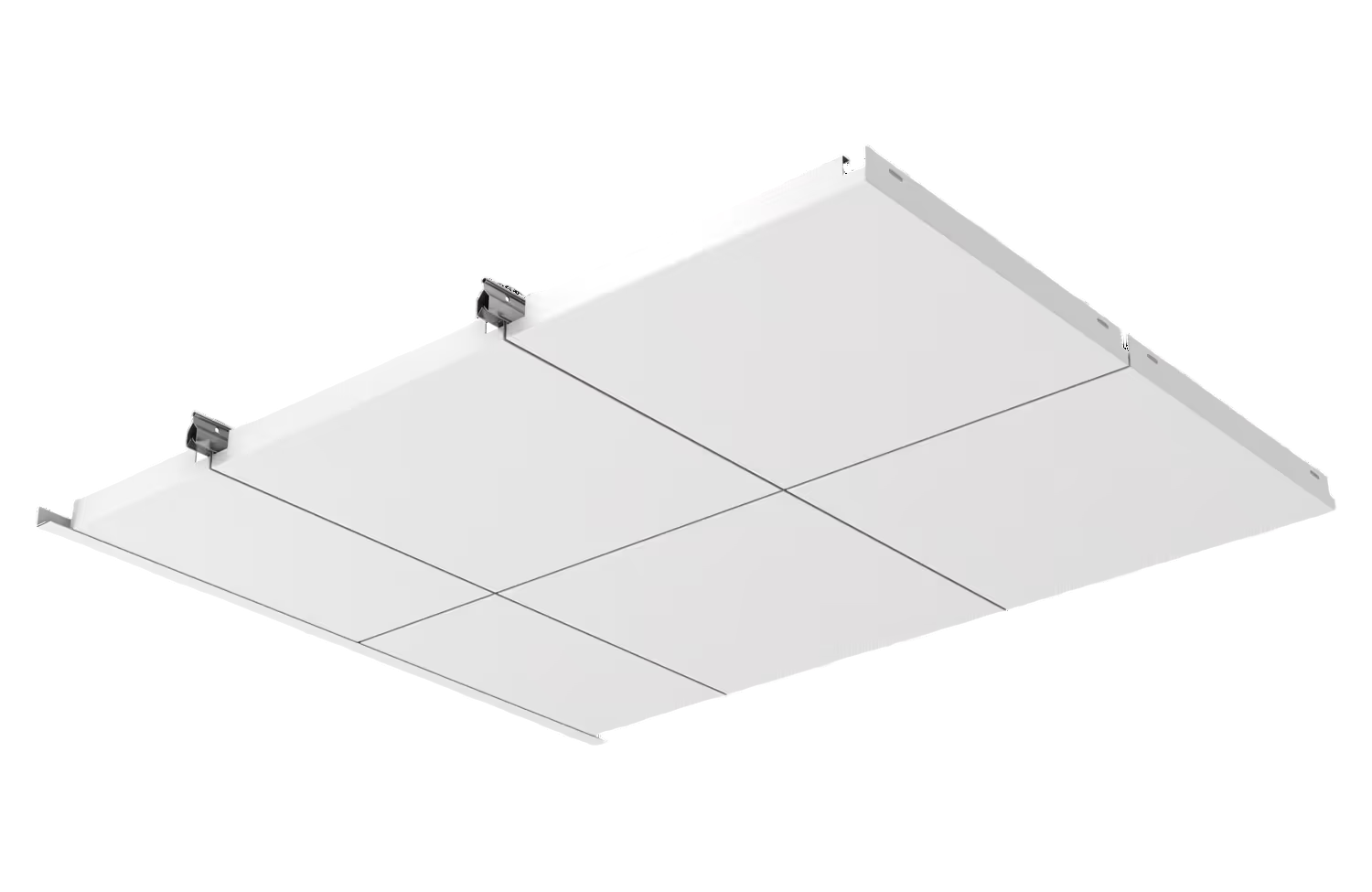

Die Klemmdecke verbindet schlichte Optik mit hoher Funktionalität.
Die Unterkonstruktion bleibt vollständig verdeckt — sichtbar ist nur eine saubere, geschlossene Metallfläche. Module klappen direkt nach unten ab und geben
den vollen Deckenhohlraum für Elektrik, IT und Lüftung frei. Das System ist aushebesicher und druckfest, lässt sich ausschließlich mit speziellem Werkzeug öffnen und eignet sich daher besonders für öffentlich zugängliche Bereiche wie Schulen, Krankenhäuser oder Empfangsbereiche.

Vorteile auf einen Blick

Einfache Montage

Natürliche Strahlungswärme

Gleichmäßige Behaglichkeit

Lautlose Heiz- und Kühlwirkung

Technische Details auf einen Blick

Ausführung und Besonderheiten

Die Kassetten werden über eine Klemmfunktion in ein Primär- und Sekundärraster aus Klemmprofilen eingesetzt — einfach in der Montage,
passgenau im Ergebnis. Die Aktivierung erfolgt wahlweise über Kupfer-Aluminium oder Kupfer-Graphit. Beide Varianten sind mit Mineralwolledämmung kombinierbar. Die Oberfläche ist serienmäßig in RAL 9016 pulverbeschichtet, weitere RAL- und NCS-Töne auf Anfrage.

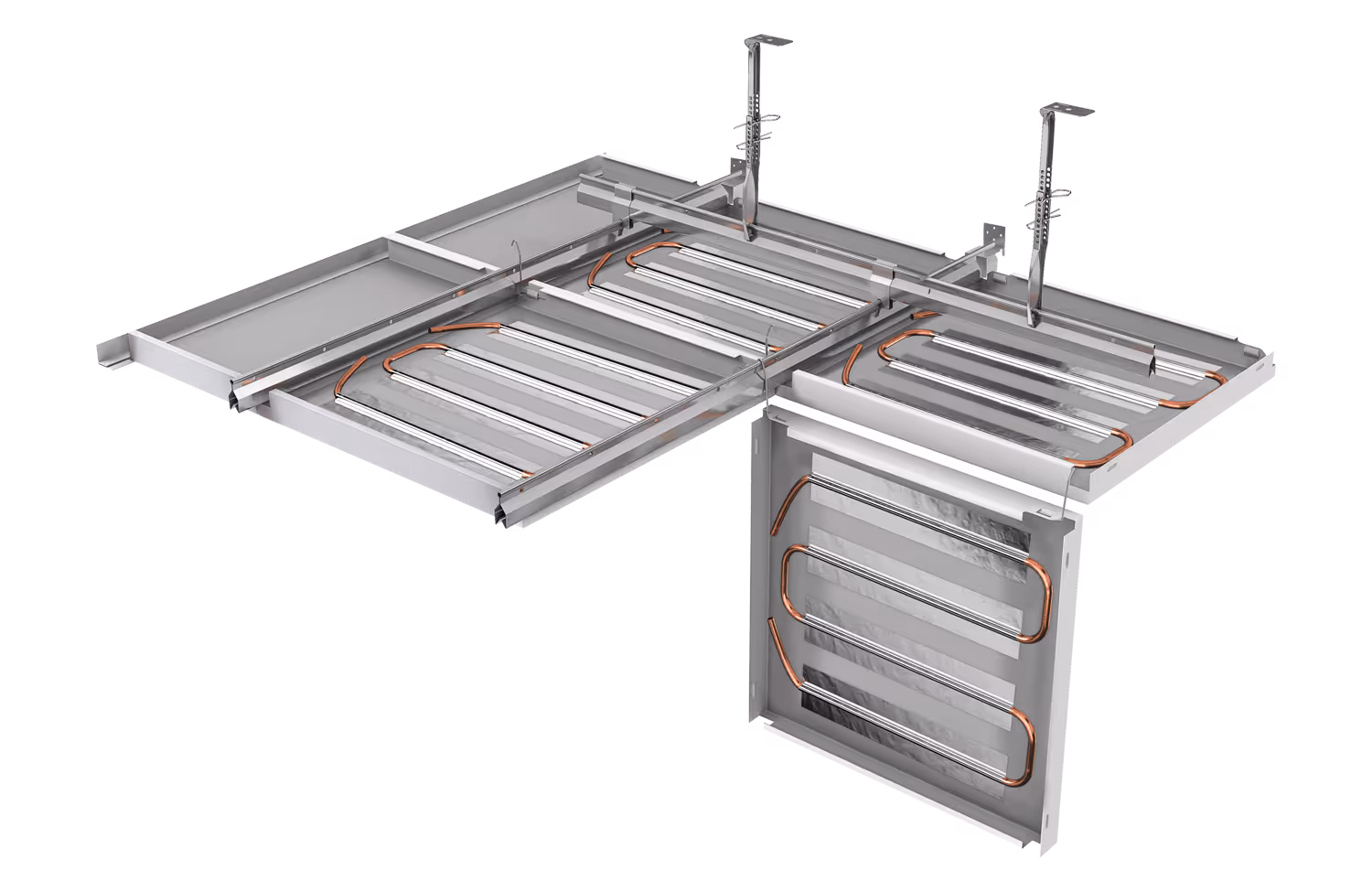

Aufbau der Klemmdecke mit Klemmprofil als Primär- und Sekundärraster.

No items found.

Aktivierungstechnik

Optimale Leistung

Damit die Kälte oder Wärme vom übertragenden Wasserkreislauf effektiv und verlustfrei an die Deckenoberfläche gebracht wird, bieten wir zwei bewährte Aktivierungstechnologien an: die Kupfer-Aluminium-Aktivierung und die Kupfer-Graphit-Aktivierung.
Beide sind auf höchste Effizienz ausgelegt und lassen sich optimal auf das jeweilige Projekt abstimmen.

VIELSEITIG & FLEXIBEL

Kupfer-aluminium

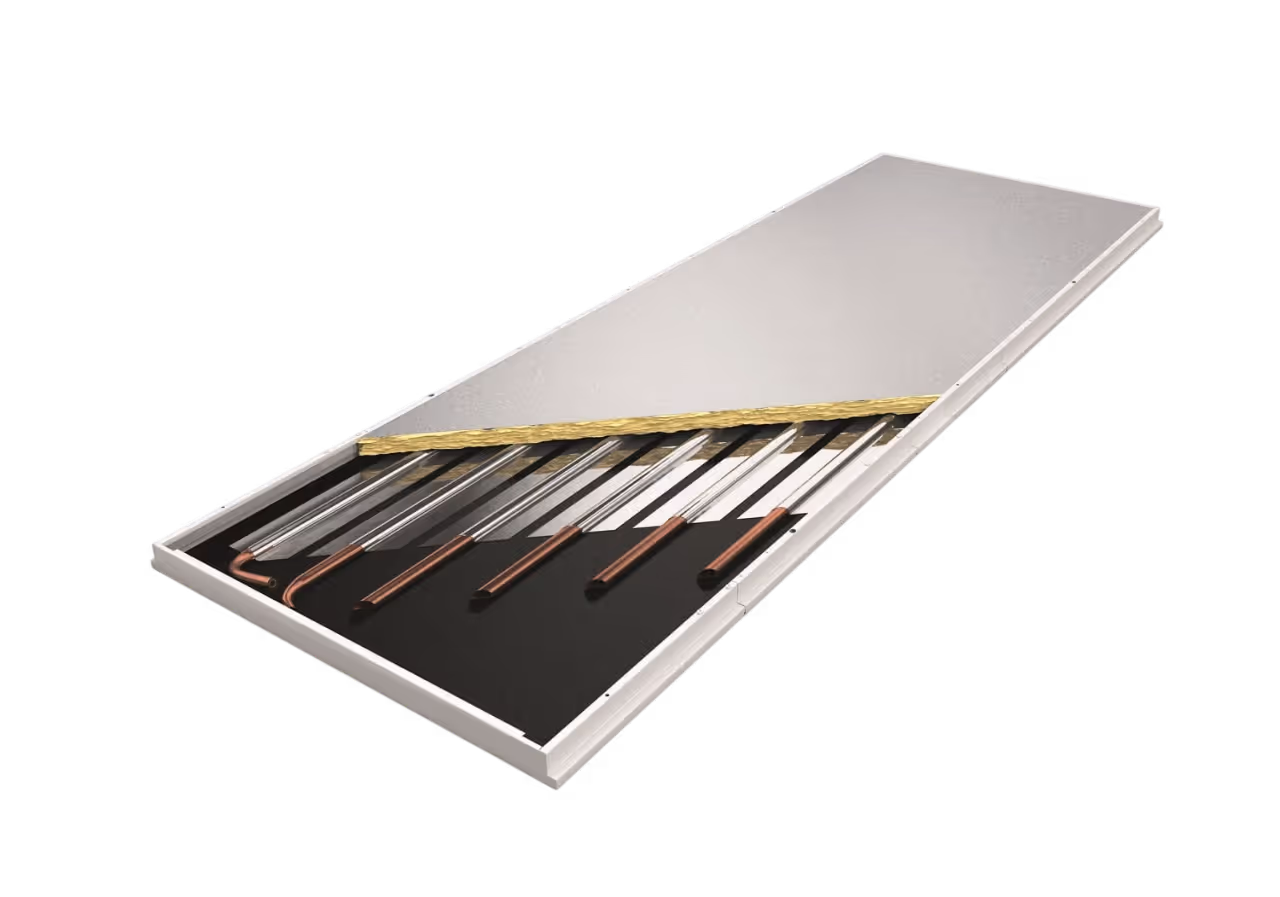

Bei der Kupfer-Aluminium-Aktivierung übernehmen passgenau geformte Aluminiumprofile in Omega-Form die Wärmeableitung von den wasserführenden Kupferrohren – vielseitig einsetzbar und in Rohranzahl sowie -abstand flexibel an den jeweiligen Leistungsbedarf anpassbar.

Mehr erfahren

Effizient & Schnell

Kupfer-Graphit

Die Kupfer-Graphit-Aktivierung setzt auf einen Sandwich-Aufbau
aus expandiertem Naturgraphit und Kupfer: Das Material verbindet minimales Flächengewicht mit außergewöhnlicher Leitfähigkeit und sorgt so für extrem kurze Reaktionszeiten und eine besonders gleichmäßige Wärmeverteilung – ideal für Niedertemperatursysteme.

Mehr erfahren

Technische Daten

Material & Oberfläche

Kassette: Verzinktes Stahlblech 0,7 mm, glatt oder perforiert
Aktivierung: Kupfer-Aluminium oder Kupfer-Graphit (eingeschränkte Größen)
Dämmung (optional): Mineralwolle in LDPE-Folie
Oberfläche: pulverbeschichtet in RAL 9016, weitere RAL- und NCS-Farbtöne auf Anfrage

Größe & Gewicht

Länge: Max. 2.000 mm
Breite: Max. 1.200 mm
Fläche: Max. 1,0 m²
Gewicht: Ca. 11 kg/m² inkl. Aktivierung und Unterkonstruktion

‍

Leistung

Kupfer-Aluminium:

Nenn-Kühlleistung (10K) nach DIN EN 14240: 107 W/m²
Nenn-Heizleistung (15K) nach DIN EN 14037: 117 W/m²

Kupfer-Graphit:

Nenn-Kühlleistung (10K) nach DIN EN 14240: 123 W/m²
Nenn-Heizleistung (15K) nach DIN EN 14037: 134 W/m²

Schallabsorption

Bewerteter Schallabsorptionsgrad α_w = 0,55 – 0,95, je nach Ausführung (nach DIN EN ISO 354)

Systembedingungen

Betriebstemperatur: Max. 50 °C
Betriebsdruck: Max. 10 bar
Anschlussgröße: DN10 oder DN12, abhängig von der Aktivierung
Empfohlener Druckverlust je Heizkreis: Max. 30 kPa

Downloads

Datenblatt Klemmsystem

Montageanleitung Klemmsystem

Referenzen

REalisierte Projekte

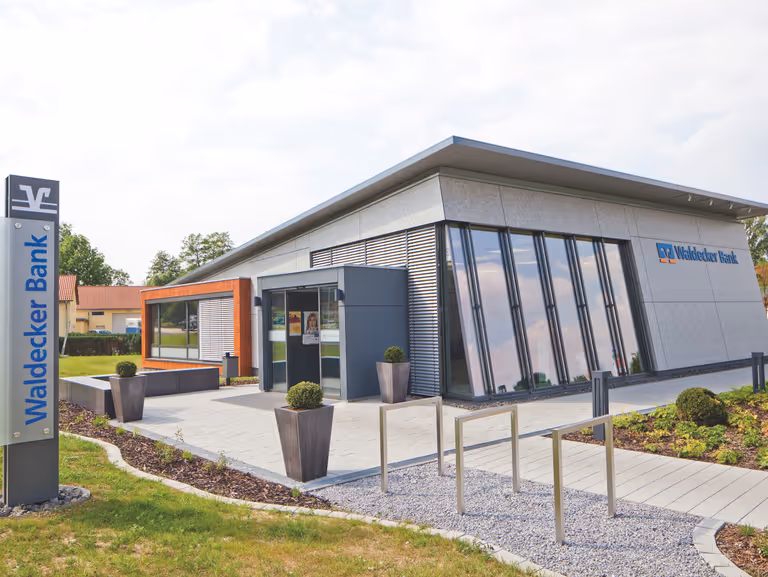

Waldecker Volksbank
