Bandrasterdecke

Die aktivierte Bandrasterdecke bietet maximale Flexibilität - auch für nachträgliche Änderungen in der Raumaufteilung.

Was sie leisten – und wo sie überzeugen

Anwendung & VOrteile

Die Bandrasterdecke ist das flexible System unter den QLIMATE
Klimadecken — ideal für Räume, die sich verändern. Einzelne Kassetten lassen sich unkompliziert abklappen, der Deckenhohlraum bleibt jederzeit zugänglich. Trennwände können nachträglich versetzt werden, ohne die Decke neu planen zu müssen. Licht, Lüftung und weitere Einbauten lassen sich nahtlos integrieren. Das macht das System besonders attraktiv für Büros, Bildungseinrichtungen und öffentliche Gebäude mit wechselnden Raumanforderungen.

Vorteile auf einen Blick

Einfache Montage

Natürliche Strahlungswärme

Gleichmäßige Behaglichkeit

Lautlose Heiz- und Kühlwirkung

Technische Details auf einen Blick

Ausführung und Besonderheiten

Die Kassetten bestehen aus verzinktem Stahlblech und sind in drei Montagevarianten erhältlich: Als Standard, mit Abhängehaken für Längsschalldämmung oder mit platzsparendem Riegel-System. Die Aktivierung erfolgt über Kupfer-Aluminium, optional ergänzt durch eine Mineralwolledämmung und eine Gipskarton-Akustikauflage. Bei perforierter Ausführung erreicht das System einen Schallabsorptionsgrad
von αw = 0,70 — mit Akustikauflage zusätzlich eine nachgewiesene Längsschalldämmung von 48 bis 54 dB.

Bandrasterdecke mit Abhängehaken

Diese Variante ergänzt das System um eine nachgewiesene Längsschalldämmung — besonders sinnvoll in Büros oder Bildungseinrichtungen, wo Schallübertragung zwischen Räumen reduziert werden soll. Die Gipskarton-Akustikauflage wird direkt
in das Modul integriert.

Datenblatt Bandrasterdecke-Haken-längsschallgedämmt

Montageanleitung Bandrasterdecke mit Haken - längsschallgedämmt

Bandrasterdecke mit Riegel-System

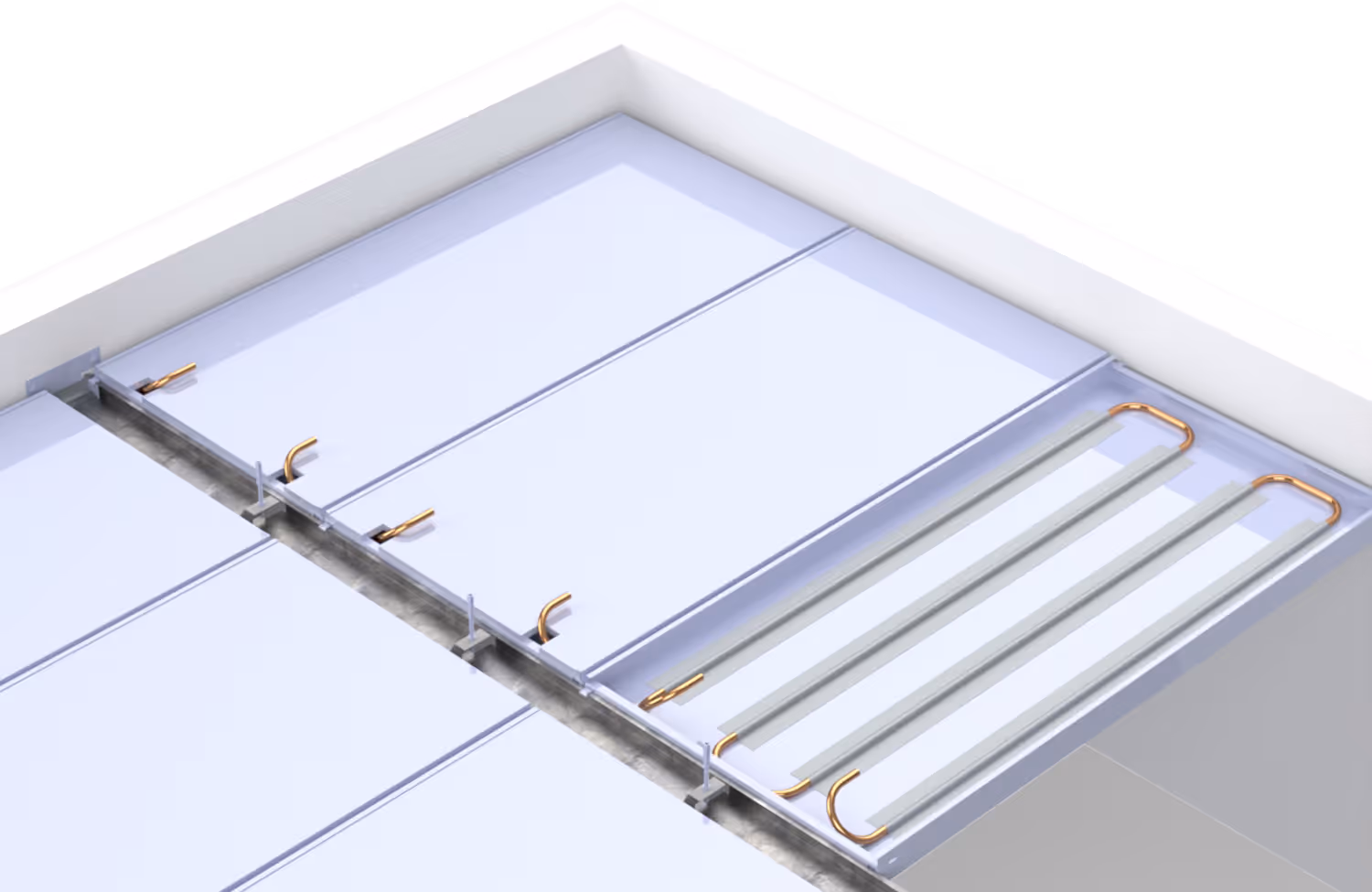

Die platzsparende Lösung für Bereiche mit geringem Deckenhohlraum. Das Bolzen-Riegel-System ermöglicht eine kompakte Montage bei gleichzeitig einfachem Zugang zu den Installationsebenen darüber.

Datenblatt Bandrasterdecke-Riegelsystem

Montageanleitung Bandrasterdecke Riegelsystem (längsschallgedämmt)

Bandrasterdecke Standard

Die vielseitigste Ausführung im Bandrastersystem. Kassetten sind einzeln abklappbar und lassen sich ohne großen Aufwand mit Licht, Lüftung oder anderen Einbauten kombinieren.
Ideal wenn Flexibilität und einfache Revisierbarkeit im Vordergrund stehen.

Datenblatt Bandrasterdecke Standard

Montageanleitung Bandrasterdecke CC10 standard

Aktivierungstechnik

Optimale Leistung

Damit die Kälte oder Wärme vom übertragenden Wasserkreislauf effektiv und verlustfrei an die Deckenoberfläche gebracht wird, bieten wir zwei bewährte Aktivierungstechnologien an: die Kupfer-Aluminium-Aktivierung und die Kupfer-Graphit-Aktivierung.
Beide sind auf höchste Effizienz ausgelegt und lassen sich optimal auf das jeweilige Projekt abstimmen.

VIELSEITIG & FLEXIBEL

Kupfer-aluminium

Bei der Kupfer-Aluminium-Aktivierung übernehmen passgenau geformte Aluminiumprofile in Omega-Form die Wärmeableitung von den wasserführenden Kupferrohren – vielseitig einsetzbar und in Rohranzahl sowie -abstand flexibel an den jeweiligen Leistungsbedarf anpassbar.

Mehr erfahren

Effizient & Schnell

Kupfer-Graphit

Die Kupfer-Graphit-Aktivierung setzt auf einen Sandwich-Aufbau
aus expandiertem Naturgraphit und Kupfer: Das Material verbindet minimales Flächengewicht mit außergewöhnlicher Leitfähigkeit und sorgt so für extrem kurze Reaktionszeiten und eine besonders gleichmäßige Wärmeverteilung – ideal für Niedertemperatursysteme.

Mehr erfahren

Technische Daten

Material & Oberfläche

Kassette: Verzinktes Stahlblech 0,7 mm, glatt oder perforiert
Aktivierung: Kupfer-Aluminium oder Kupfer-Graphit (nur für die Standardausführung)
Dämmung (optional): Mineralwolle in LDPE-Folie
Akustikauflage (optional): 12,5 Gipskarton
Oberfläche: pulverbeschichtet in RAL 9016, weitere RAL- und NCS-Farbtöne auf Anfrage

Größe & Gewicht

Länge: Max. 2.000 mm
Breite: Max. 1.200 mm
Fläche: Max. 1,6-1,8 m² (abhängig von der Ausführung)
Gewicht: Ca. 12 kg/m² inkl. Aktivierung und Unterkonstruktion | Ca. 21 kg/m² mit Längsschalldämmung

Leistung

Kupfer-Aluminium:

Nenn-Kühlleistung (10K) nach DIN EN 14240: 107 W/m²
Nenn-Heizleistung (15K) nach DIN EN 14037: 117 W/m²

Kupfer-Graphit:

Nenn-Kühlleistung (10K) nach DIN EN 14240: 123 W/m²
Nenn-Heizleistung (15K) nach DIN EN 14037: 134 W/m²

Schallabsorption

Bewerteter Schallabsorptionsgrad α_w = 0,55 – 0,95, je nach Ausführung (nach DIN EN ISO 354)

Längsschalldämmung D_n,f,w = 48-54 dB, je nach akitv / passiv Verhältnis (nach DIN EN ISO 10848-2)

Systembedingungen

Betriebstemperatur: Max. 50 °C
Betriebsdruck: Max. 10 bar
Anschlussgröße: DN10 oder DN12, abhängig von der Aktivierung
Empfohlener Druckverlust je Heizkreis: Max. 30 kPa
