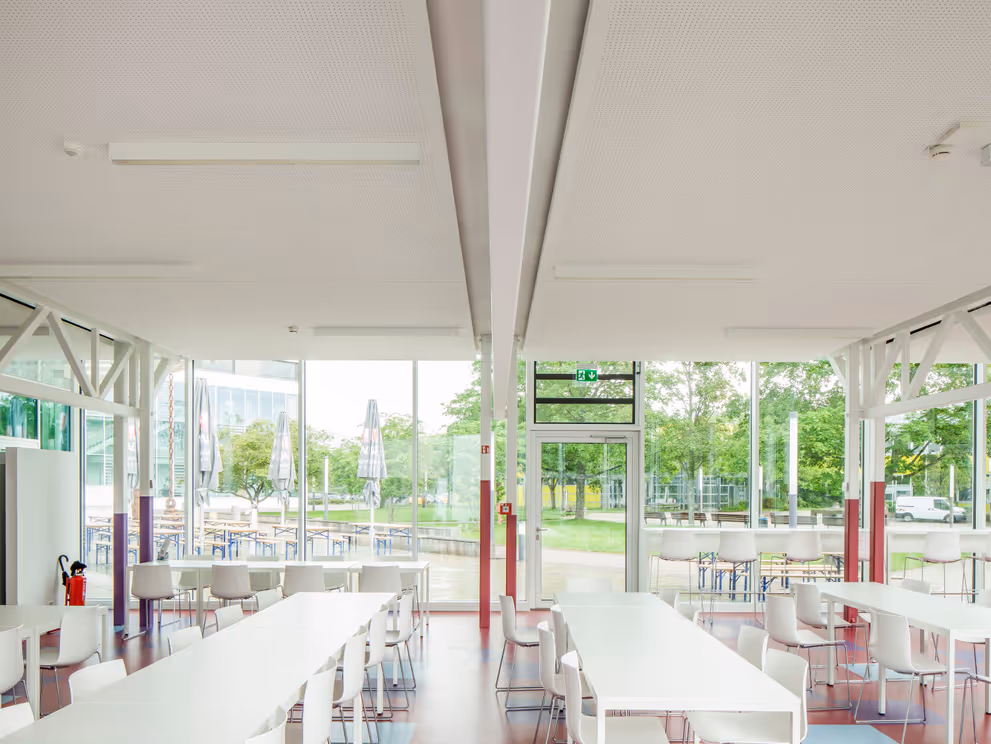

Gipskartondecke
Die Klimadecke in Gipskarton bietet maximale Gestaltungsfreiheit. Die Funktionalität lässt sich später nicht mehr sehen, nur noch spüren.
Ihre ANsprechpartnerWas sie leisten – und wo sie überzeugen
Anwendung & VOrteile
Die Gipskartondecke bietet Architekten und Planern die größtmögliche gestalterische Freiheit. Die QLIMATE-Aktivierungsmodule werden in die vorhandenen CD-Profilschienen eingehängt und verwandeln eine herkömmliche Trockenbaudecke in ein vollwertiges Heiz- und Kühlsystem. Ob glatt, gelocht
oder mit individueller Oberflächenstruktur — die Gestaltung bleibt vollständig frei. Licht, Akustik und Lüftung lassen sich nahtlos integrieren.
Die Funktion ist später nicht mehr sichtbar, nur noch spürbar.
Technische Details auf einen Blick
Ausführung und Besonderheiten

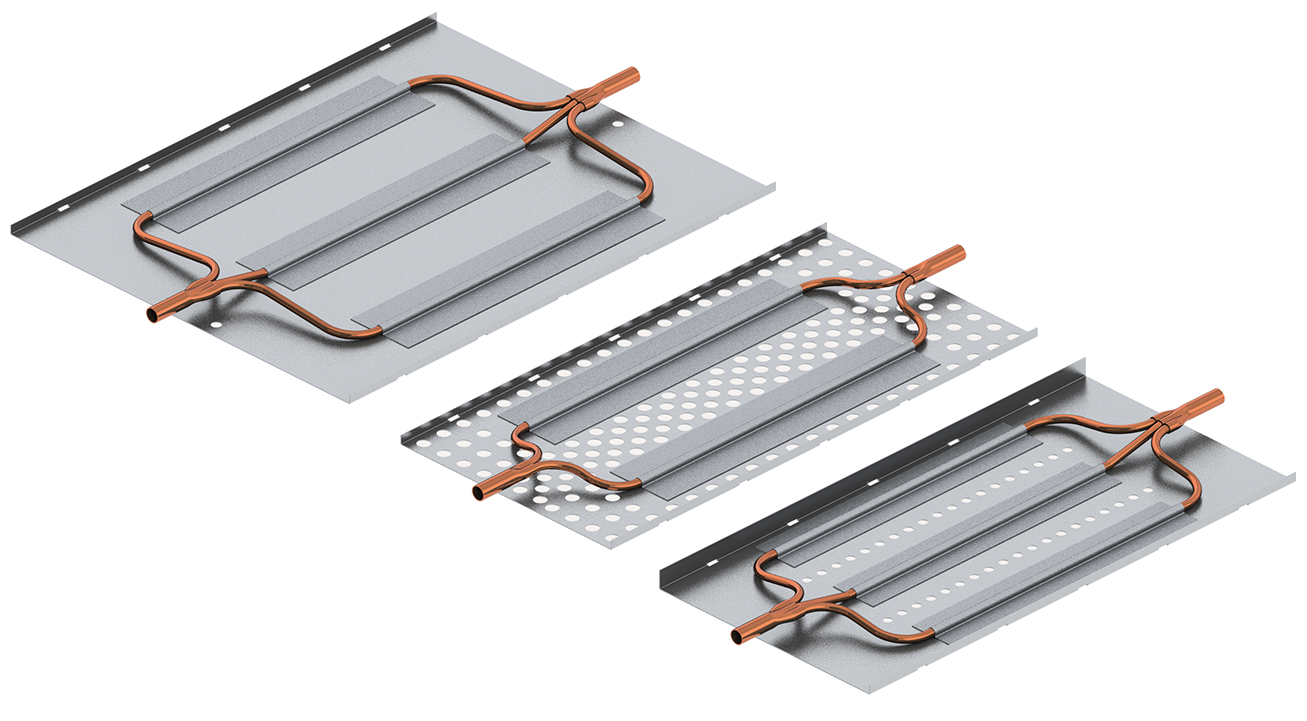

Das Aktivierungsmodul besteht aus einer Aluminium-Grundplatte mit Wärmeleitblech und einem Kupfer-Rohrregister. Es ist in glatt und gelocht sowie in zwei Rohrreihen-Konfigurationen erhältlich — für glatte Decken mit 3 Rohrreihen, für gelochte Decken mit 2 oder 3 Rohrreihen. Die Module werden über Steckkupplungen oder Pressfittings verbunden und gruppenweise an Vor- und Rücklaufverteiler angeschlossen. Die Mindestabhängehöhe beträgt ca. 100 mm mit Direktabhängern.
Aktivierungselement für gelochte Decken mit 2 Rohrreihen Abstand
der CD-Profile 333 mm Modullängen von 500 - 4000 mm
Aktivierungselement für glatte Decken mit 3 Rohrreihen Abstand
der CD-Profile 500 mm Modullängen von 500 bis 4000 mm.
Technische Daten
Aktivierungsmodul: Aluminium-Grundplatte (glatt oder gelocht), Aluminium-Wärmeleitblech, Kupfer-Rohrregister Ø 8 mm
Oberfläche: Malerfertig verspachtelbar, Strukturputz oder Farbbeschichtung möglich
Verschiedene Lochmuster verfügbar
Glatt (3-Rohr): Länge 500 – 4.000 mm, Breite 423 mm (Profilabstand 500 mm)
Gelocht (2 oder 3-Rohr): Länge 500 – 4.000 mm, Breite 263 mm (Profilabstand 333 mm)
Mindestabhängehöhe: Ca. 100 mm (Direktabhänger) / ca. 150 mm (Verbindungsbögen)
Kühlleistung (10 K) nach DIN EN 14240:
72 W/m² (glatt, 3-Rohr)
75 W/m² (gelocht, 2-Rohr)
86 W/m² (gelocht, 3-Rohr)
Heizleistung (15 K) nach DIN EN 14037:
95 W/m² (glatt, 3-Rohr)
97 W/m² (gelocht, 2-Rohr)
102 W/m² (gelocht, 3-Rohr)
Bewerteter Schallabsorptionsgrad αw = 0,35 – 0,50 (geschlossene Decke, nach DIN EN ISO 354)
Betriebstemperatur: Max. 50 °C
Betriebsdruck: Max. 6 bar
Anschlussgröße: DN15
Empfohlener Druckverlust je Heizkreis: Max. 30 kPa
.png)

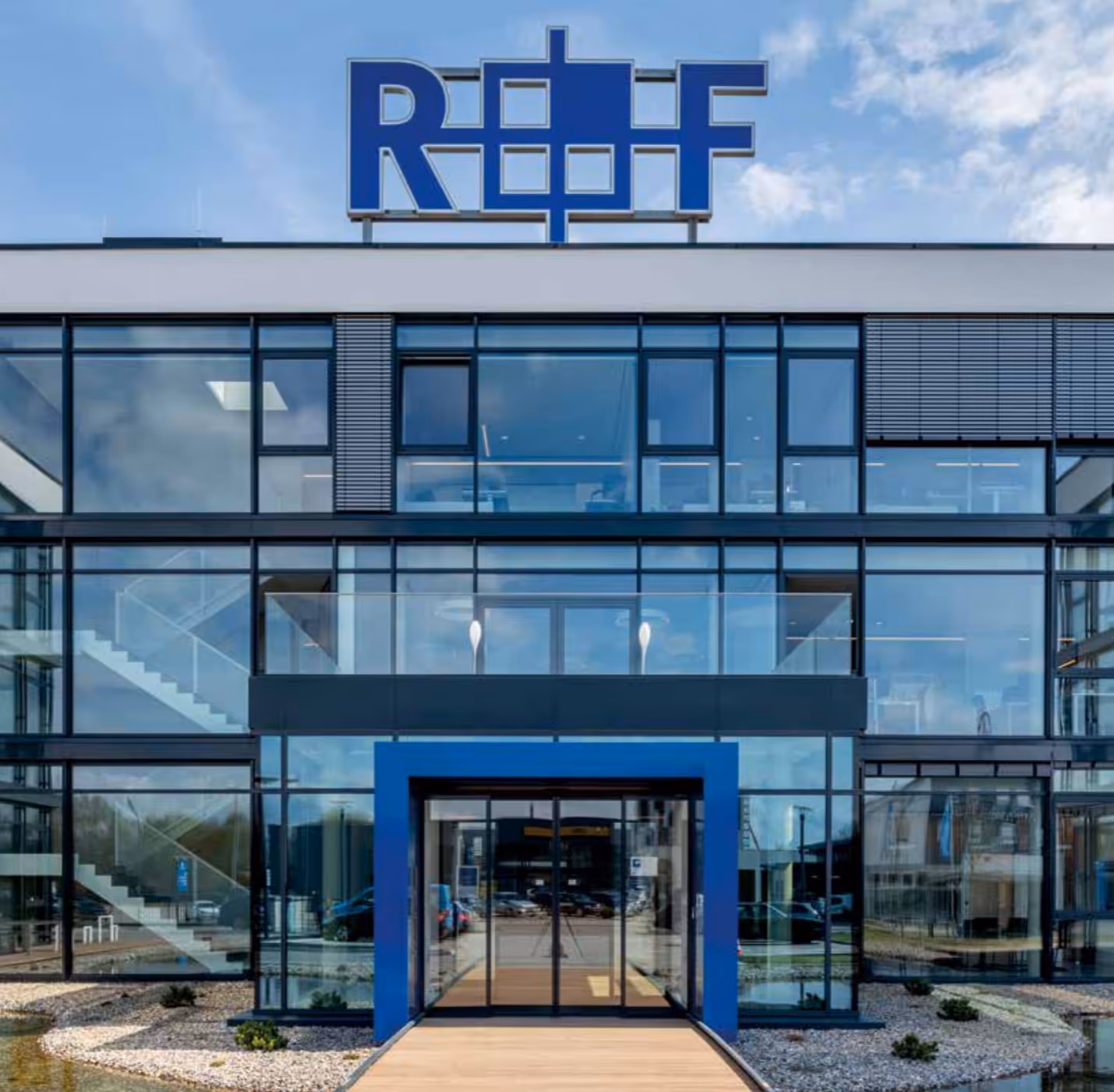

Referenzen
REalisierte Projekte
Bei QLIMATE wählen Sie aus einer breiten Palette hochwertiger, wartungsfreier Produkte
mit langer Lebensdauer. Gleichzeitig entscheiden Sie sich für bewährte, zuverlässige Qualität,
die modernste Standards erfüllt und maßgeschneidert zu Ihrem Projekt passt – garantiert!
Mehr zu den unterschiedlichen Decken, Produkten und Systemvarianten haben wir in Produktdatenblättern für Sie aufbereitet, die Sie im Bereich Downloads herunterladen können.
