Basissegel

Die Standardreihe aus vorkonfigurierten Segelgrößen ermöglicht vielseitige Anwendungen. Einfach und schnell.

Was sie leisten – und wo sie überzeugen

Anwendung & VOrteile

Die Decke kann mehr. Klimasegel machen ungenutzte Deckenflächen zur aktiven Klimafläche. Flexibel einsetzbar, ideal für Sanierung, Renovierung und Neubau – und perfekt kombinierbar mit anderen Systemen. Mehr Komfort. Mehr Möglichkeiten. Mehr aus der Decke.

Vorteile auf einen Blick

Einfache Montage

Gestaltungsfreiheit

Gleichmäßige Behaglichkeit

Lautlose Heiz- und Kühlwirkung

Technische Details auf einen Blick

Ausführung und Besonderheiten

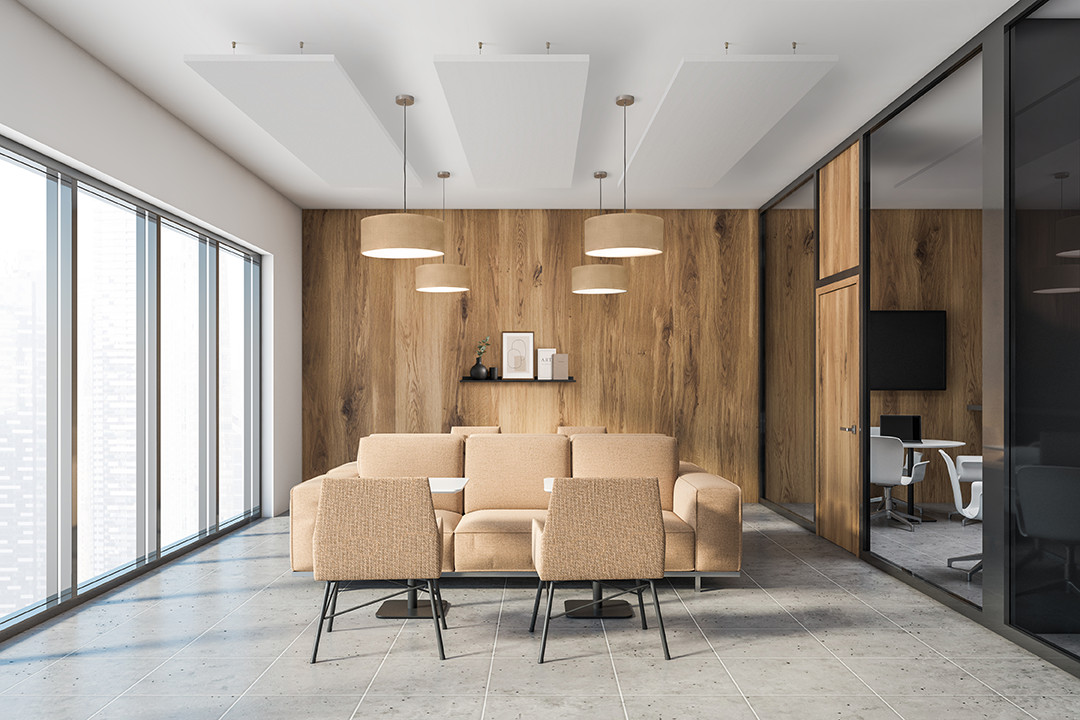

Klimasegel vereinen mehrere Funktionen. Durch gezielte Platzierung und große Variantenvielfalt lassen sie sich flexibel in unterschiedliche Gestaltungskonzepte integrieren. Neben ihrer gestalterischen Wirkung erfüllen sie vor allem technische Aufgaben: Sie sorgen für energieeffiziente Heizung und Kühlung und können gleichzeitig die Raumakustik verbessern. Weitere Gebäudekomponenten wie Leuchten, Sprinkler oder Luftauslässe sind leicht zu kombinieren. Für Projekte mit kurzen Realisierungszeiten steht mit soniteQ.esy zudem ein Standard- Klimasegel zur Verfugung, das besonders schnell lieferbar ist.

Solitärsegel

Mit der Anwendung als Einzelsegel lassen sich gestalterische Akzente setzen und zugleich gezielt einzelne Bereiche temperieren. Einfache und stilvolle Montage mit Edelstahlseilen.

No items found.

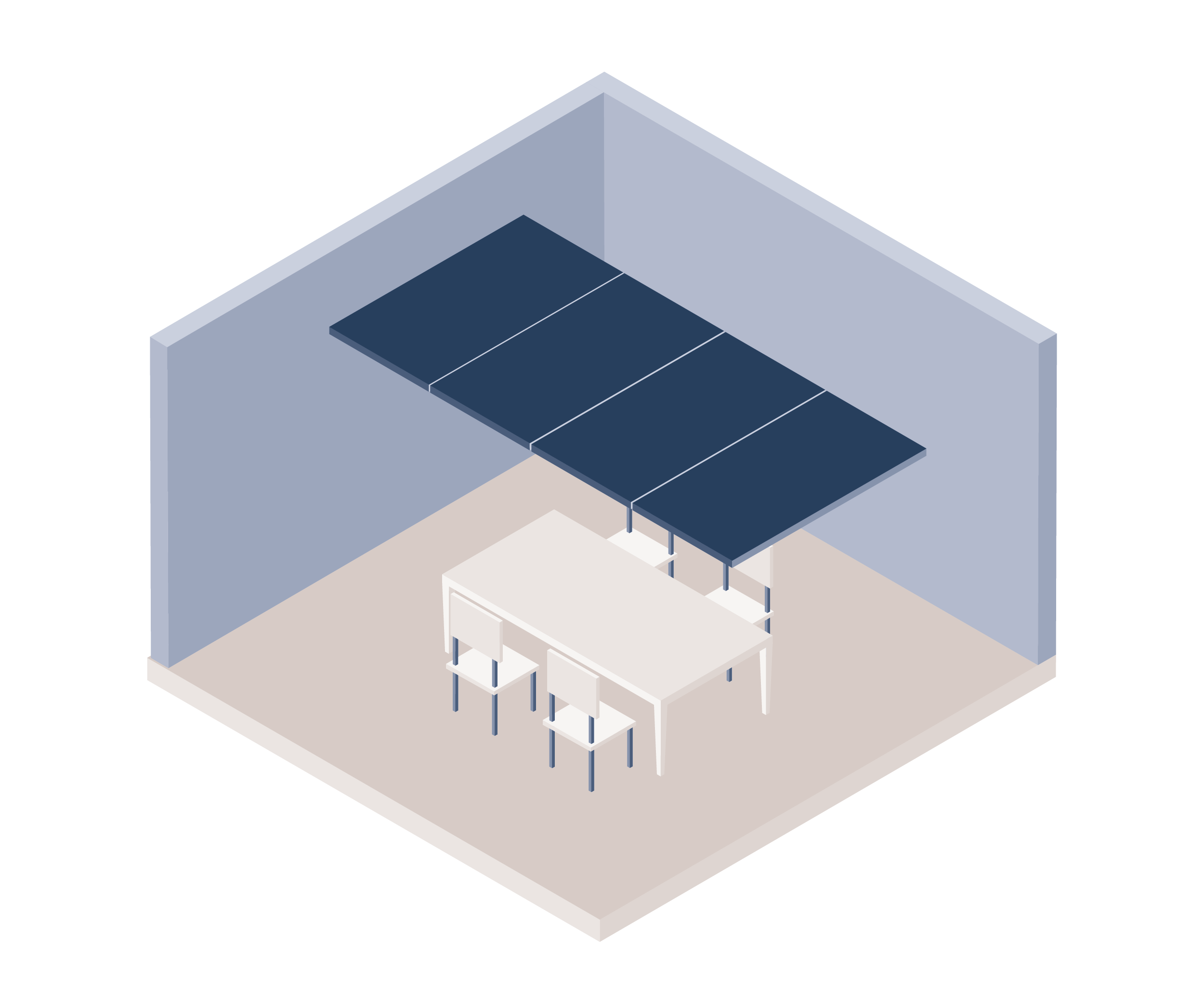

Segelfeld

Zu Großsegel oder Segelfeld verbunden, durchgehend oder mit gezielten Abständen. Die Einsatzmöglichkeiten vervielfältigen sich mit der Anzahl der Segel– immer im 600er-Raster.

No items found.

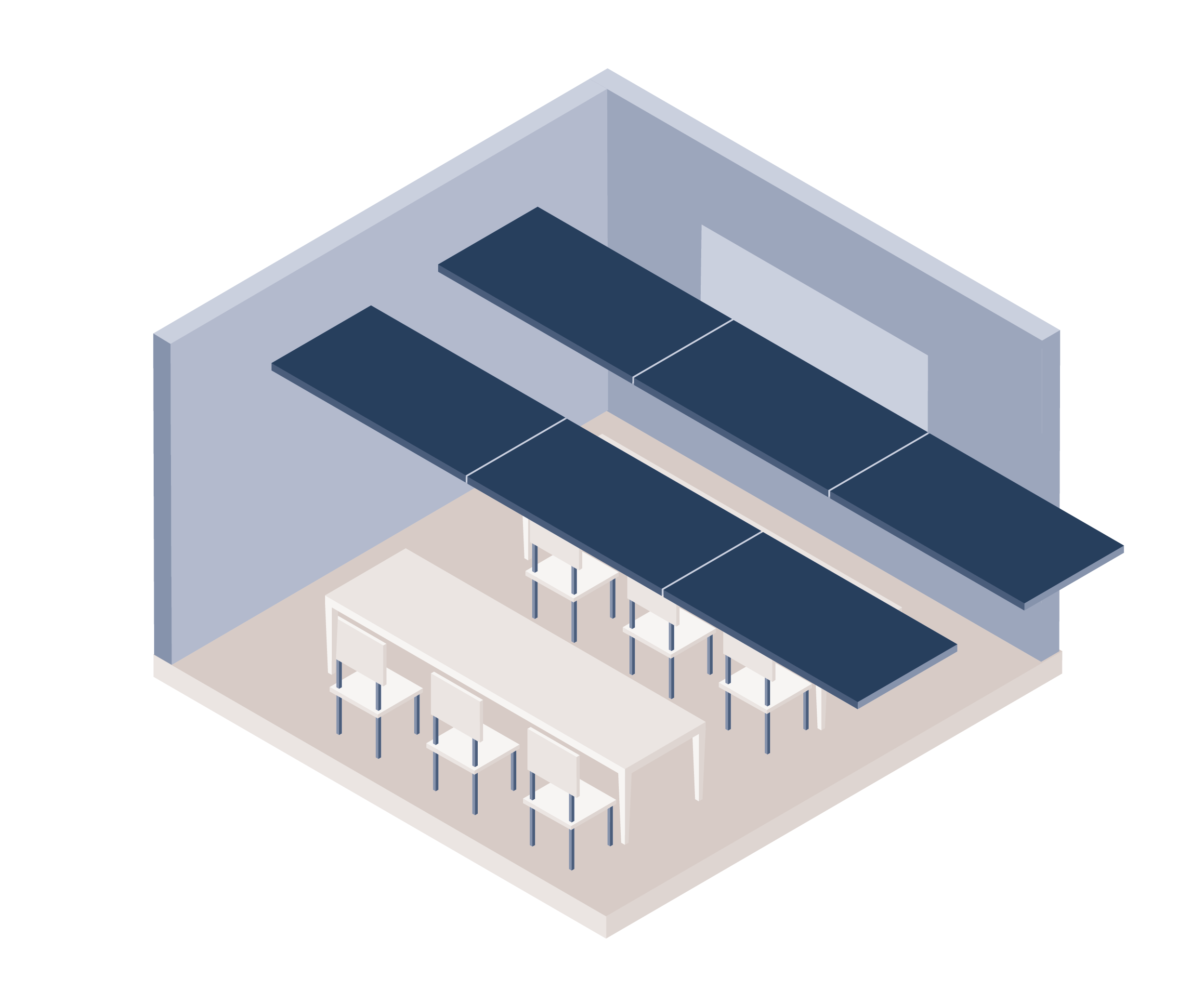

Segelband

Als Streifen oder Bänder angeordnet, lassen sich auch größere Räume gleichmäßig temperieren. Eine optionale Ergänzung hierzu sind verdeckt angeordnete Luftauslässe.

‍

No items found.

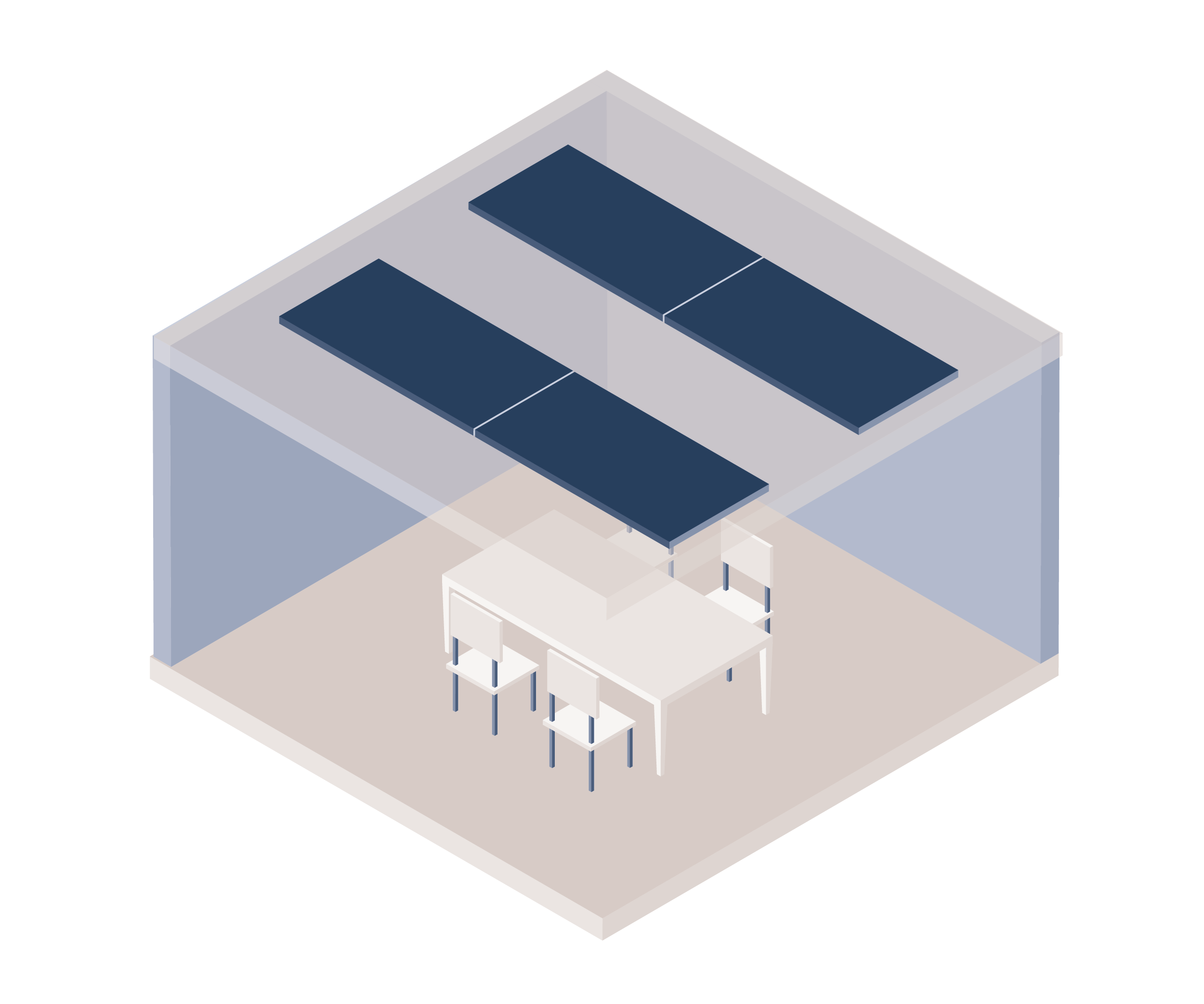

Segelintegration

Die Integration in abgehängte Decken ist als Solitär, Band oder Feld möglich. In klassische Rasterdecken (T24) werden einzelne odermehrere Segelmodule als vielfache Größe der Rastermaße eingelassen.

‍

No items found.

Technische Daten

Material & Oberfläche

Kassette: Verzinktes Stahlblech, 0,7 mm / 1,0 mm, glatt oder perforiert
Aktivierung: Kupfer-Aluminium
Dämmung (optional): Mineralwolle in LDPE-Folie
Oberfläche: pulverbeschichtet in RAL 9016

Größe & Gewicht

Artikelnummer	Maße L × B × H in mm	Gewicht inkl. Wasserinhalt in kg
10000531	600 × 600 × 40	3,4
10000532	1200 × 600 × 40	6,7
10000533	1800 × 600 × 40	9,9
10000534	2400 × 600 × 40	13,2
10000535	3000 × 600 × 40	16,4

Leistung

Die angegebenen Werte gelten pro Segel für perforierte Segel in RAL 9016 mit 6 Rohr-Mäander ohne Dämmung.*

Artikelnummer	Maße L × B × H in mm	Leistung Heizen bei ΔT 15 K in Watt	Leistung Kühlen bei ΔT 10 K in Watt
10000531	600 × 600 × 40	49	37
10000532	1200 × 600 × 40	105	78
10000533	1800 × 600 × 40	160	119
10000534	2400 × 600 × 40	216	160
10000535	3000 × 600 × 40	271	202

* Leistung für glatte Ausführung ca. +4%. Individuelle Größen und Ausführungen projektbezogen möglich.

Schallabsorption

Bewerteter Schallabsorptionsgrad α_w = 0,55 – 1,00, je nach Ausführung (nach DIN EN ISO 354)

Systembedingungen

Betriebstemperatur: Max. 50 °C, Hochtemperaturausführung bis max. 83 °C
Betriebsdruck: Max. 10 bar
Anschlussgröße: DN10 oder DN12, abhängig von der Aktivierung
Empfohlener Druckverlust je Heizkreis: Max. 30 kPa

Zubehör

Artikelnummer	Beschreibung	Anwendung	Preis in €
20002157	Panzerschlauch, L = 750 mm, 2 × DN12 Steckverbinder	Verbindung zwischen 2 Segeln, Anschluss an Verteiler	9,65 / Stück
20002168	Panzerschlauch, L = 1500 mm, 2 × DN12 Steckverbinder	Verbindung zwischen 2 Segeln, Anschluss an Verteiler	13,26 / Stück
20002155	Panzerschlauch, L = 500 mm, DN12 Steckverbinder × 1/2″ Überwurfmutter	Anschluss an Ventil oder Verteiler	9,59 / Stück
20002229	Fitting 12 mm Steck auf 1/2″ AG	Übergang von Schlauch auf Anschlussverschraubung	6,13 / Stück
20001066	Montageseile, Pack à 10 St., 1,5 × L 1000 mm, Edelstahl mit Queranker und Versteller	4 Seile pro Segel, ab 2400 mm 6 Seile pro Segel	29,23 / Pack
20002099	Feinjustierung, Pack à 10 St., für Montageseile	Zur exakten Höhenausrichtung der Segel	16,34 / Pack
20000871	Verbindungsklammer Segel	Zur stirnseitigen Verbindung, 1–2 Klammern je Seite für stabile Positionierung	1,45 / Stück
20000868	Verbindungsklammer Segel	Zur längsseitigen Verbindung, 2 Klammern je Seite für stabile Positionierung	2,11 / Stück
vormontiert	Mineralwolle in LDPE-Folie	Schallabsorption inkl. Dämmung nach DIN EN ISO 354, α_W = 0,55–0,95	7,12 / m²

** Weitere Zubehörteile für Anschluss und Montage auf Anfrage.

Downloads

Datenblatt Basissegel
