Klimadecke mit Graphit-Aktivierung – Behagliches Raumklima in einer Bankfiliale

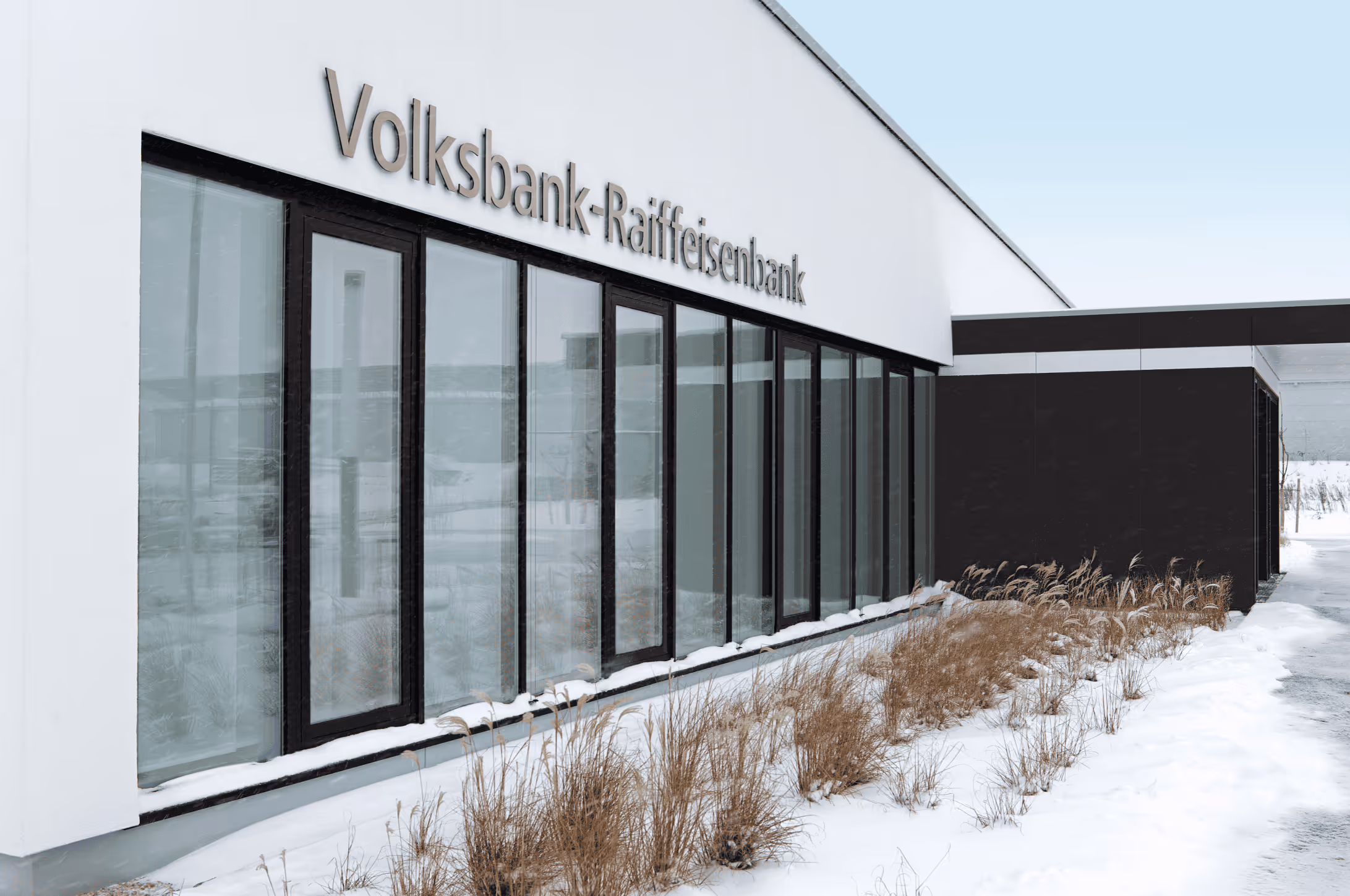

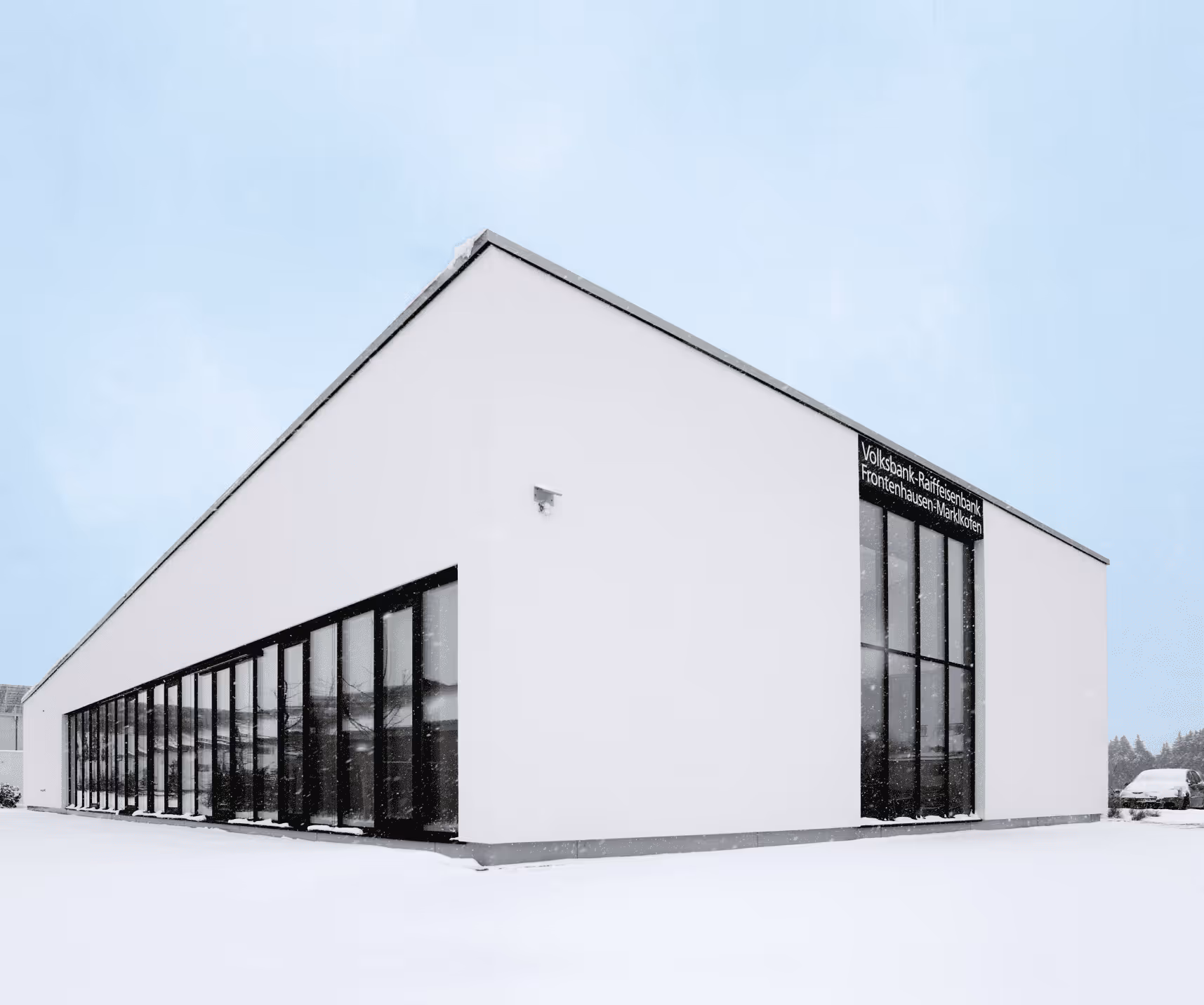

Die neue Zweigstelle der Volksbank-Raiffeisenbank in Frontenhausen bei Dingolfing entstand zwischen Juli 2009 und Februar 2010. Das Gebäude mit stark geneigtem Pultdach und großen Glasflächen stellte besondere Anforderungen an die Raumtemperierung: Die Deckenhöhe variiert auf der Längsachse von drei auf fünf Meter – zu viel für eine reine Lüftungskühlung, zu träge für eine Fußbodenaktivierung. Die Lösung war eine Klimadecke mit Graphit-Aktivierung, die Heizen und Kühlen nach dem Strahlungsprinzip vereint.
Baujahr
2010
Gebäudegrundfläche
524 m²
Deckenfläche
1200 m²
Heizbetrieb (VL/RL/RT)
35/30/20 ºC
Kühlbetrieb (VL/RL/RT)
16/19/26 ºC
Raumtemperatur
20 °C im Winter
26 °C im Sommer
Kühlen ohne Kältemaschine
Die Architektur der Frontenhauser Filiale – großzügige Verglasung, stark variables Raumvolumen – machte eine Luftkühlung von Beginn an problematisch: Temperaturschichtungen und Zugerscheinungen wären unvermeidlich gewesen. Eine Fußbodenaktivierung schied aus, weil die thermische Trägheit des Bodens eine schnelle Reaktion auf wechselnde Lasten ausschließt.

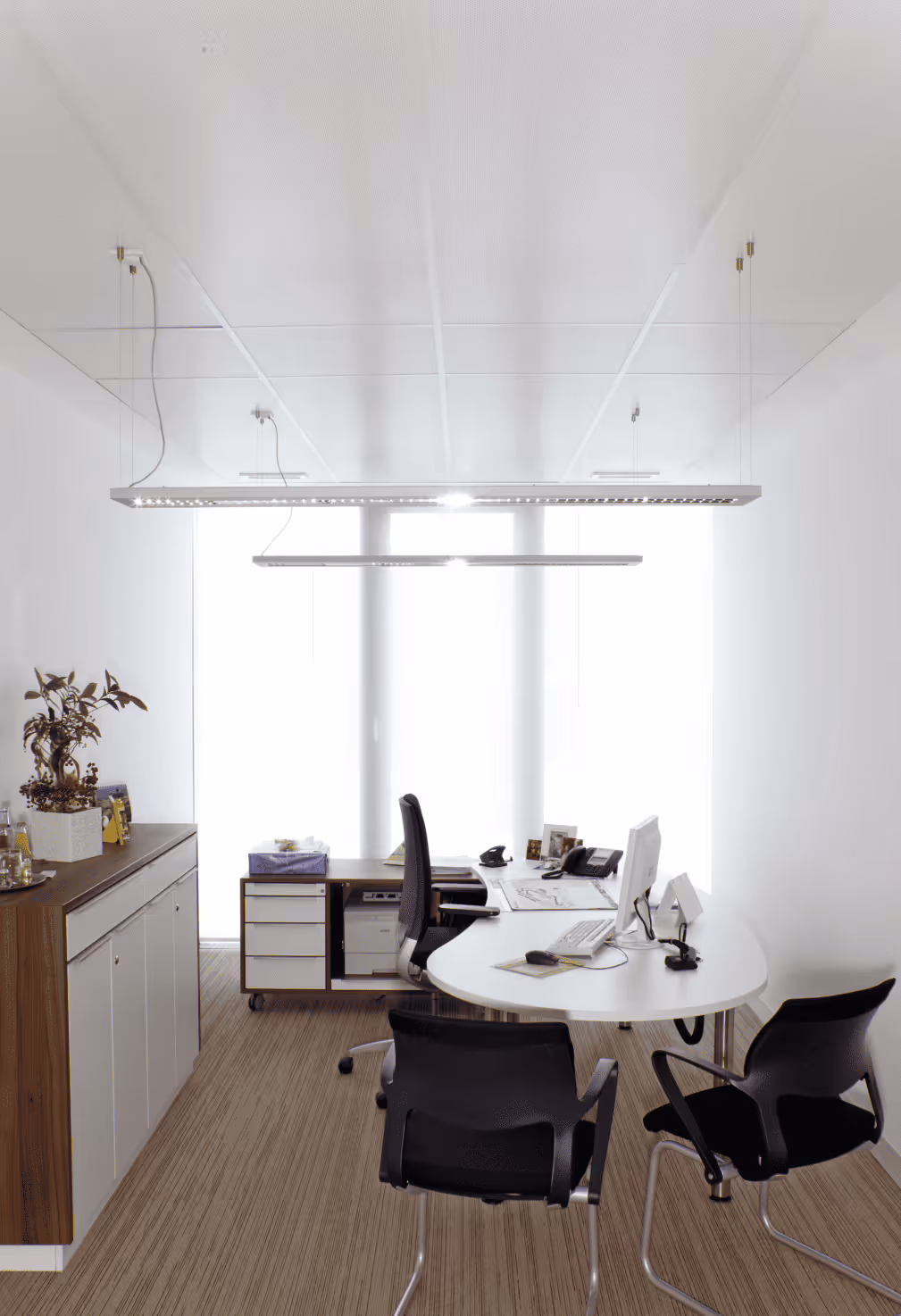

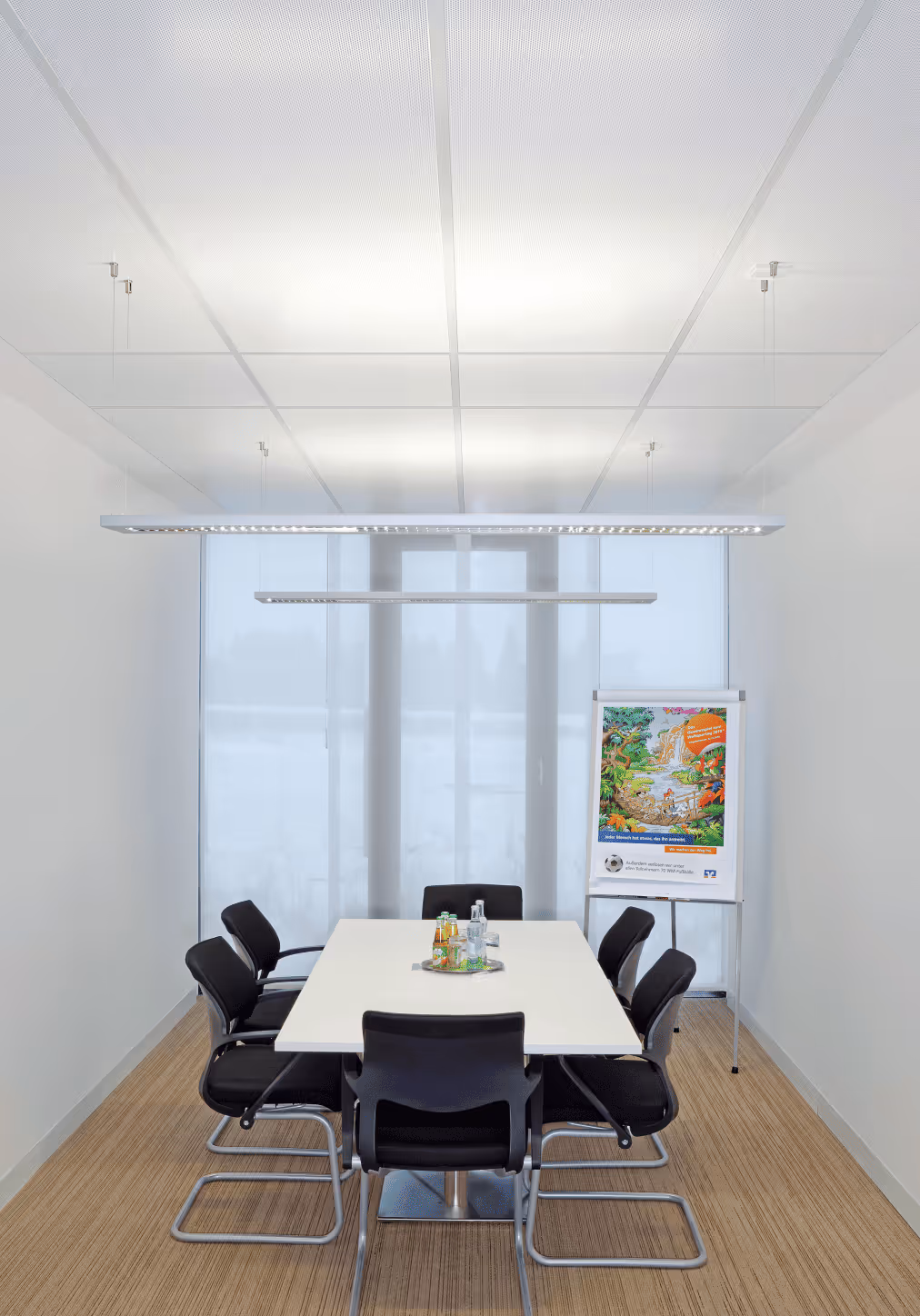

Die Wahl fiel auf Deckenelemente mit Graphit-Aktivierung, die Kupferrohre formschlüssig in Naturgraphit einpressen. Die hohe Wärmeleitfähigkeit des Materials sorgt für kurze Ansprechzeiten und präzise Regelung. Für den Heizbetrieb wurde die Oberseite der Elemente mit einer Isoliermatte versehen; eine Schallschutzlochung auf der Unterseite reduziert störende Nebengeräusche im Raum.

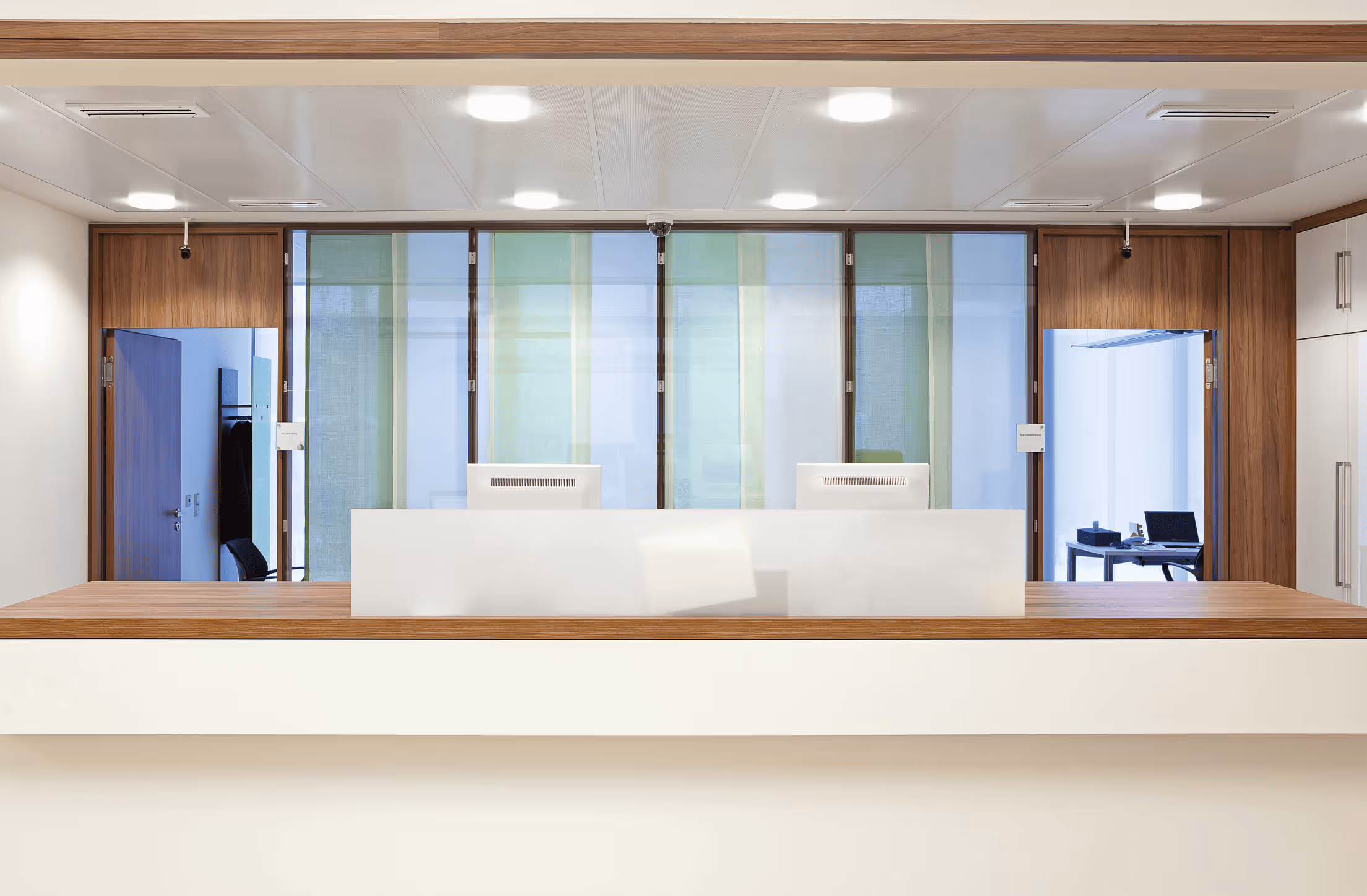

Zur Kühlung wird der Solekreislauf der Wärmepumpe genutzt, der im Kühlbetrieb das konstant kühle Erdreich als natürliche Kältequelle erschließt – ohne Kältemaschine, mit minimalem Stromaufwand. Im Heizbetrieb genügt ein Vorlauf von 35 °C. Jeder Gebäudebereich lässt sich separat regeln; die Deckenbeleuchtung wurde direkt in die Klimadecke integriert. Die Montage von 166 Elementen im Erdgeschoss erledigten vier Monteure in wenigen Tagen.
Strahlungswärme
Behaglichkeit
Kühlwirkung
Zugerscheinung
