Klimadecke purteQ & Klimasegel soniteQ
Ökologische Kühlung im Hightech-Glasbau
Hydro Systems, globaler Marktführer für Bodenstützgeräte und Wartungswerkzeuge in der Luftfahrt, errichtete am Stammsitz im badischen Biberach ein neues dreigeschossiges Verwaltungsgebäude mit weitgehend verglasten Fassaden. Das Terminal-Konzept der Architekten stellte hohe Anforderungen an das Klimasystem: Heizen, Kühlen, Abhängung und Beleuchtung sollten in einer Lösung vereint werden, wirtschaftlich, ökologisch und ohne Zugluft. Eine Wirtschaftlichkeitsberechnung mit drei Systemvarianten führte zur Entscheidung für Klimasegel und Klimadecken mit Graphit-Aktivierung, kombiniert mit einer Wasser-Wasser-Wärmepumpe.
Die Projektdetails
Baujahr
2009
Gebäudegrundfläche
1280 m²
Deckenfläche
860 m²
Heizbetrieb (VL/RL/RT)
33/30/20 °C
Kühlbetrieb (VL/RL/RT)
16/19/26 °C
Raumtemperatur
20 °C im Winter
26 °C im Sommer
Realisierung
Drei Varianten – eine klare Entscheidung
Das Ingenieurbüro Neumann-Lebede-Schweizer aus Freiburg verglich drei Systemalternativen: konventionelle Radiatoren mit Splitkühlung, Grundwasserkühlung über Gebläsekonvektoren sowie eine Komplettlösung aus Wärmepumpe und Klimadecke mit Graphit-Aktivierung. Die dritte Variante überzeugte mit einem jährlichen Energiekostenbedarf von 2.250 Euro – gegenüber 16.500 Euro (Variante 1) und 12.300 Euro (Variante 2). Der CO₂-Ausstoß reduziert sich im Vergleich zu einer konventionellen Öl-Heizung und Kältemaschine um 96 Tonnen pro Jahr.

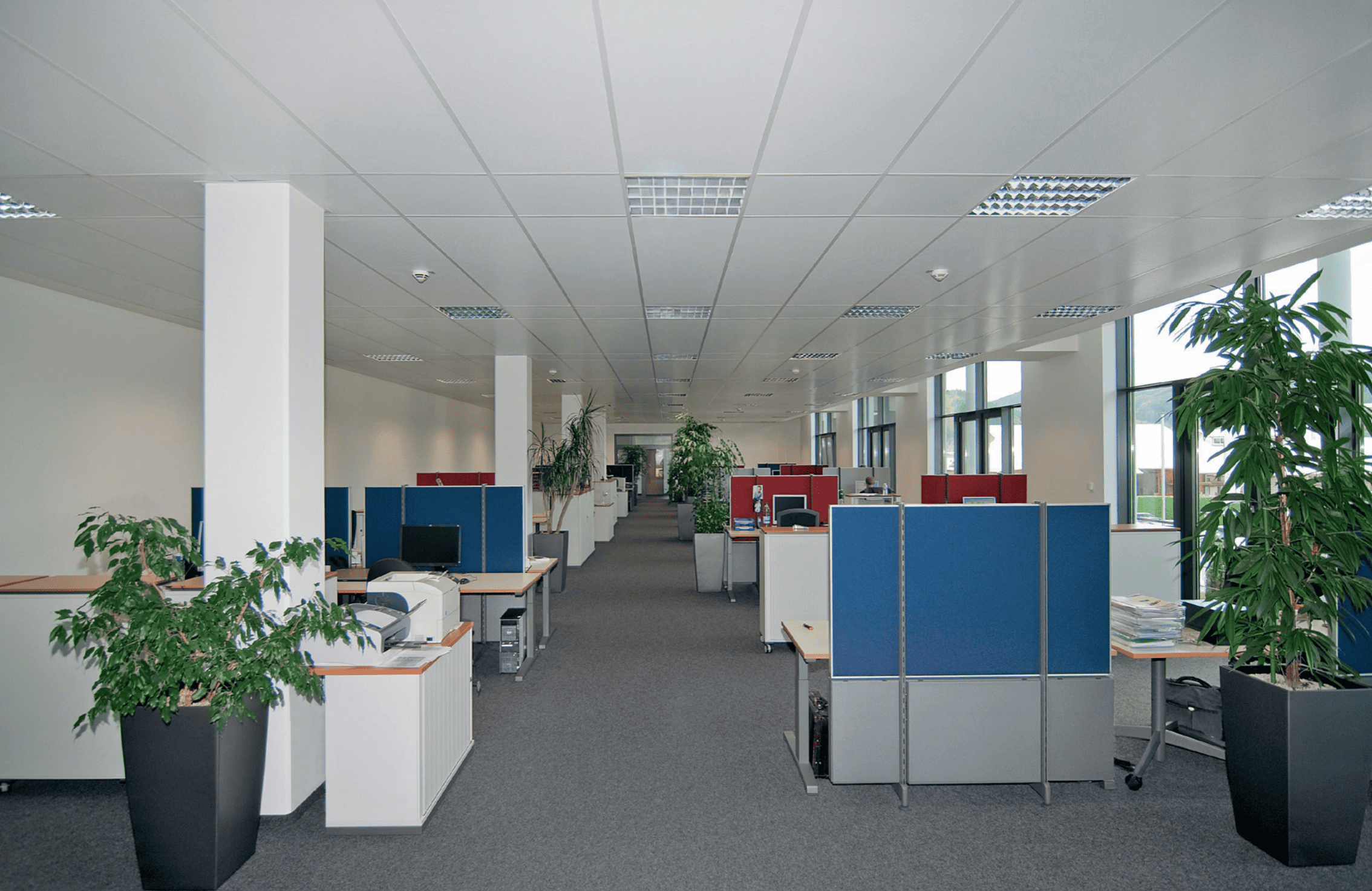

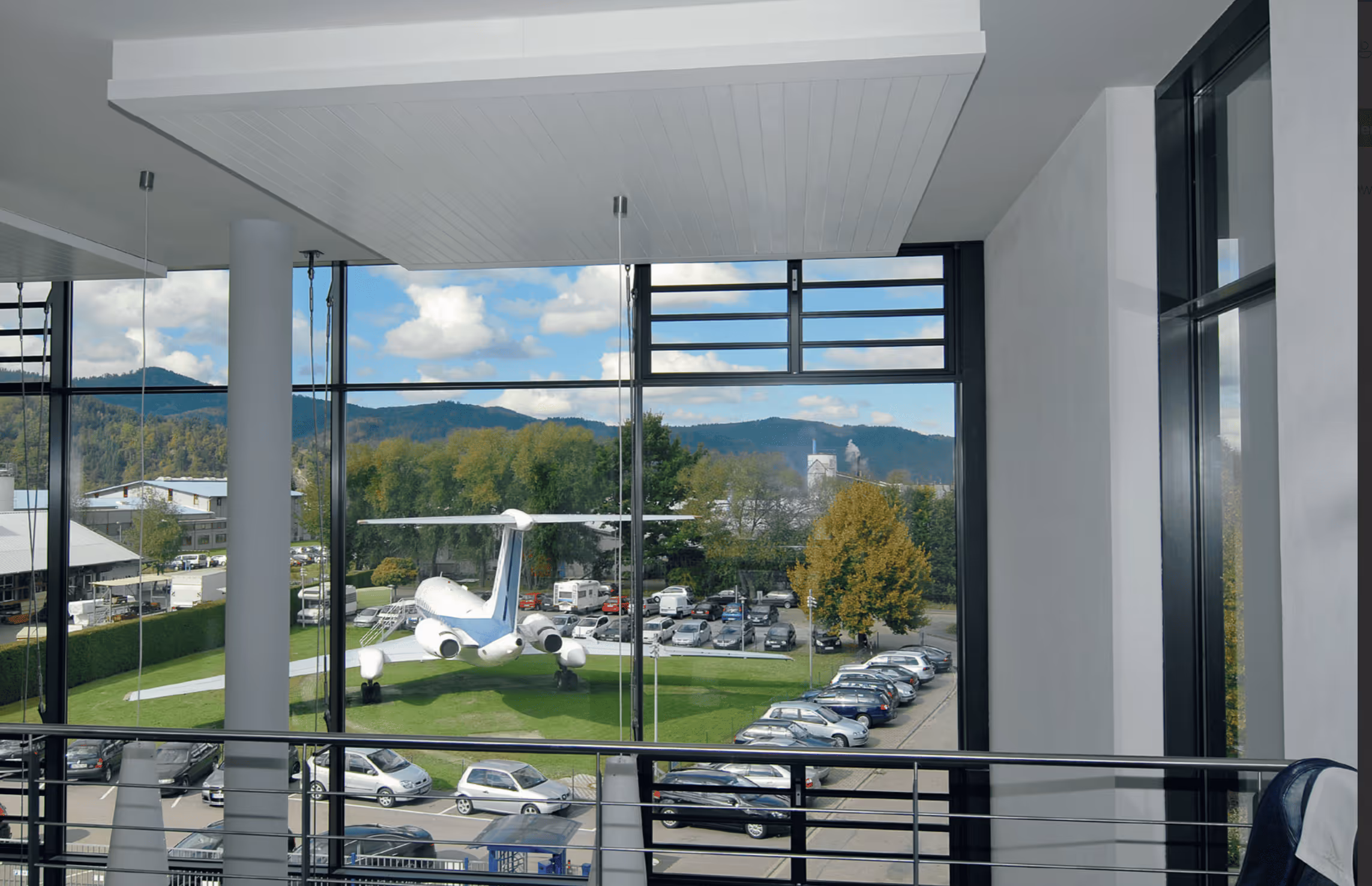

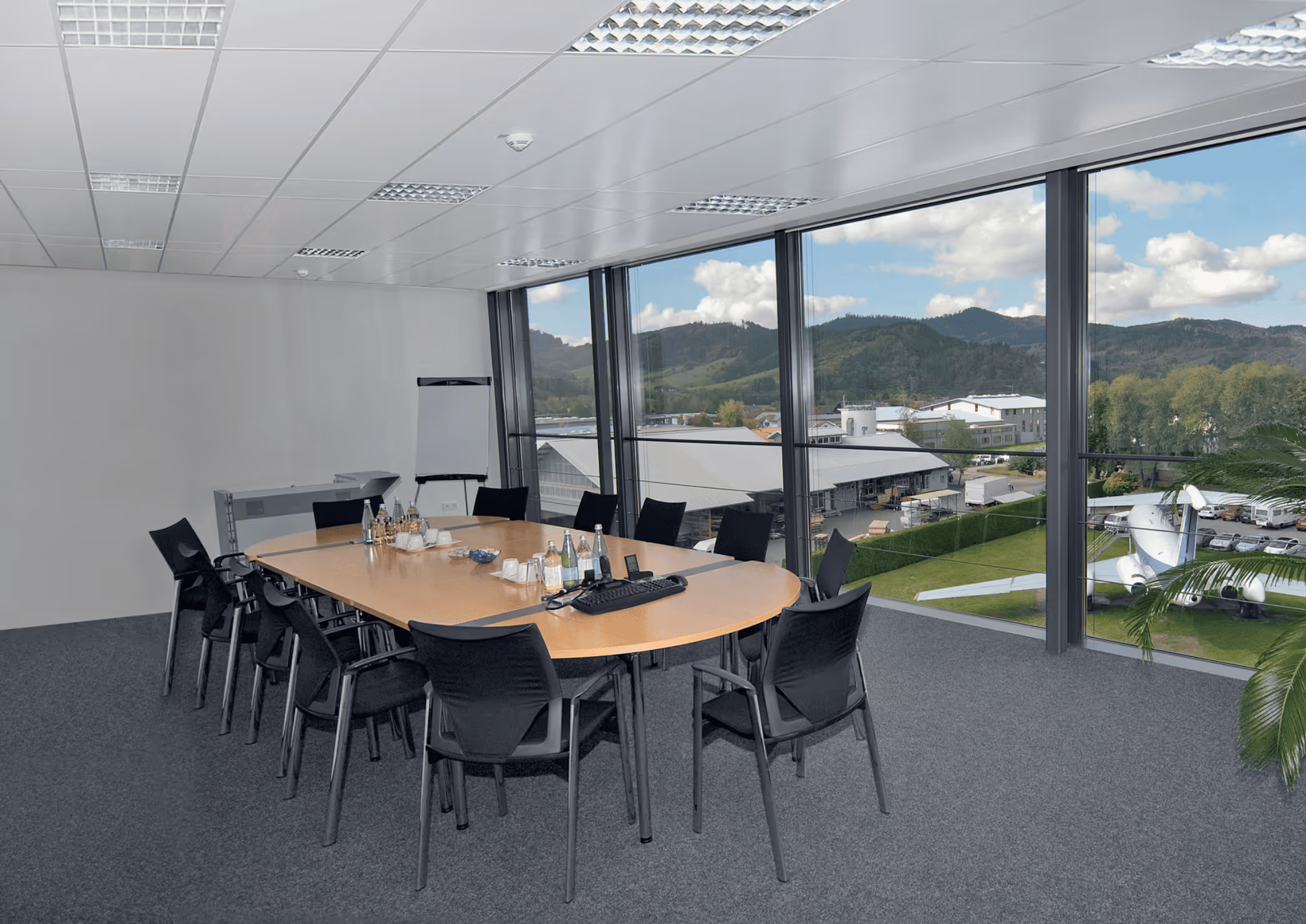

Auf 862 m² Deckenfläche wurden über vier Etagen Klimadecken mit Graphit-Aktivierung installiert: im Foyer als glatte Deckensegel, in den Großraumbüros und Besprechungsräumen in der gelochten Rasterausführung mit schallabsorbierendem Vlies. Die Beleuchtung wurde direkt in die Rasterdecke integriert. Die Regulierung erfolgt zonenweise über Raumfühler; eine Taupunktüberwachung schließt Kondensation zuverlässig aus.
Im Sommer wird passiv über das Grundwasser gekühlt, ohne Kältemaschine, mit minimalem Energieaufwand. Die Montage profitierte von voreingestellten Volumenstromreglern, die einen hydraulischen Abgleich vor Ort überflüssig machten.
Strahlungswärme
Behaglichkeit
Kühlwirkung
Zugerscheinung
Bei QLIMATE wählen Sie aus einer breiten Palette hochwertiger, wartungsfreier Produkte
mit langer Lebensdauer. Gleichzeitig entscheiden Sie sich für bewährte, zuverlässige Qualität,
die modernste Standards erfüllt und maßgeschneidert zu Ihrem Projekt passt – garantiert!
Mehr zu den unterschiedlichen Decken, Produkten und Systemvarianten haben wir in Produktdatenblättern für Sie aufbereitet, die Sie im Bereich Downloads herunterladen können.
