Hybridsegel
Klimatisieren und Lüften in einem System

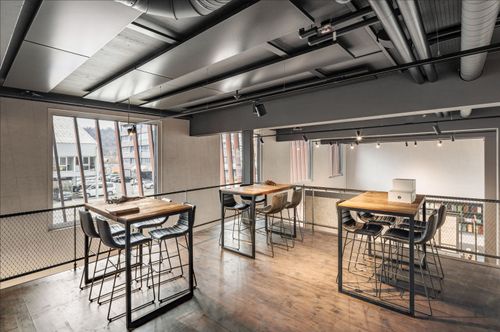

Das QLIMATE Hybridsegel ist ein multifunktionales Deckensegel zum Kühlen und Heizen in Kombination mit einem Lüftungssystem.
Ihre ANsprechpartnerAnwendung & Ausführung
Die Luftbox
Der eigentliche Luftauslass sorgt mit gezielter Luftführung über Venturidüsen für die optimale Strömung der Luft entlang des Segels. Dazu befindet sich der Sitz der Luftbox direkt an einer der Stirnseiten des Segels. Der Anschluss aus dem Luftverteilrohr kann dabei wahlweise von der Innen- oder Außenseite erfolgen. Die vier Ausführungen der Luftbox verteilen Luftströme bis zu 125 m³/h je Box. Für hygienischen Luftaustausch mit oder ohne Konditionierung der Zuluft.
Der Aufbau

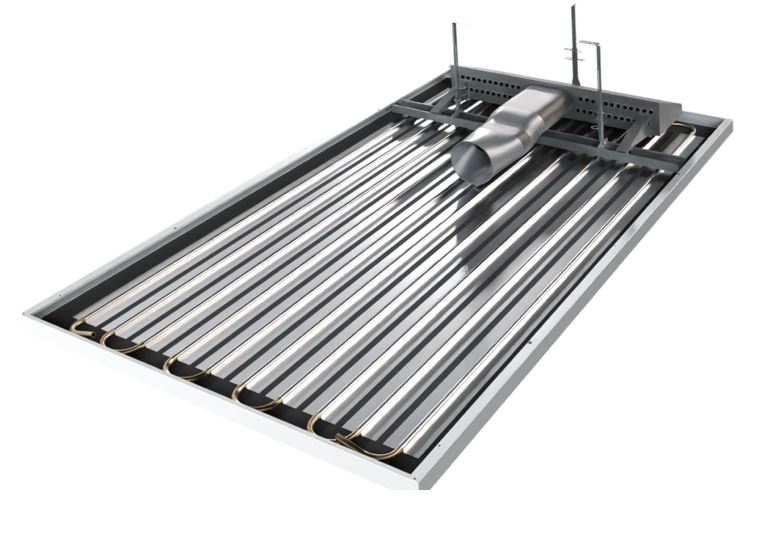

Von unten unsichtbar, schwebt die Luftbox buchstäblich über dem eigentlichen Metallsegel. Ohne Kontakt zu den wasserführenden Kupferrohren, der Vlieseinlage oder Metallkassette kann die Montage der Luftbox auch vorab mit der Vorbereitung der Unter- oder Tragekonstruktion erfolgen. Die Halteschienen der Box werden an der Tragekonstruktion befestigt. Alternativ kann die Box komplett freihängend, beispielsweise mit Gewindestangen, an der Rohdecke montiert werden.
Die Funktion

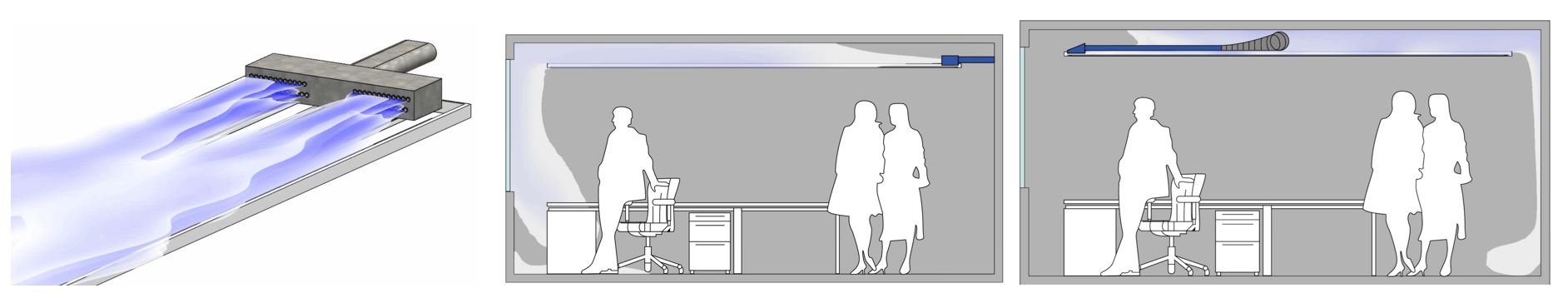

Durch die Position der Luftbox am Ende der Kassette steht der ausströmenden Luft die gesamte Länge des Segels zur Energieaufnahme zur Verfügung.
Das Segel kann dabei aus mehreren Segmenten bestehen. Die Luftführung innerhalb der Kassette sorgt für einen gezielten Lufteintrag in den Raum ohne Beeinträchtigung des Nutzerkomforts.
Unterschiedliche Ausführungen bieten Lösungen für verschiedene Anforderungsprofile und Raumsituationen.
Montage
Luftauslass
einfache Revision
Technische Daten
- Kassette: verzinktes Stahlblech 0,7 mm / 1,0 mm, pulverbeschichtet im Farbton RAL 9016, glatt oder perforiert
- Aktivierung: Kupfer-Aluminium
- Luftbox: verzinktes Stahlblech
- Träger: verzinktes Stahlblech
bei 100 m³/h Zuluftzufuhr (ohne Kühlleistung Luft)
- Raumtemperatur: 26°C
- Kühlleistung bei ΔT8K: 170 W/m²
bei 100 m³/h Zuluftzufuhr (ohne Heizleistung Luft)
- Raumtemperatur: 20°C
- Heizleistung bei ΔT= 15K: 195 W/m²
- DN100, A - 34 dB(A) 27,2 Pa
- DN100, B - 31 dB(A) 28,5 Pa
- DN125, A - 36 dB(A) 24,1 Pa
- DN125, B - 33 dB(A) 23,2 Pa
